6-10方地埋式水平压缩垃圾站

发布日期:22-05-30

全方位高清图展示

GAO QING TU SHOW
6-10方地埋式水平压缩垃圾站 6-10方地埋式水平压缩垃圾站 6-10方地埋式水平压缩垃圾站 6-10方地埋式水平压缩垃圾站 6-10方地埋式水平压缩垃圾站

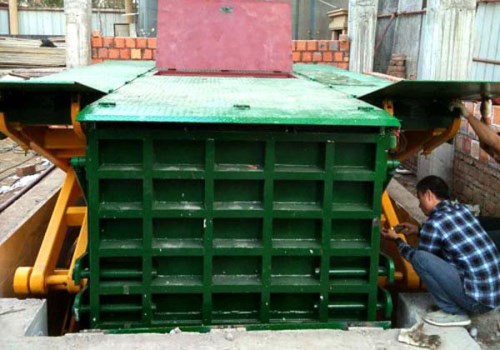

    地埋式水平压缩垃圾站:

    /202205/1653899711_81e8eb939fe4a3cce5b3.jpg

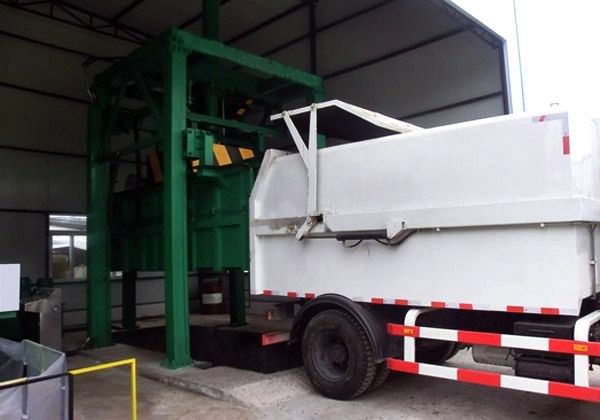

    6-8方压缩垃圾站配套车型 :东风140或东风145对接式垃圾车

    /202205/1653899711_149c66adb1fd74704580.jpg

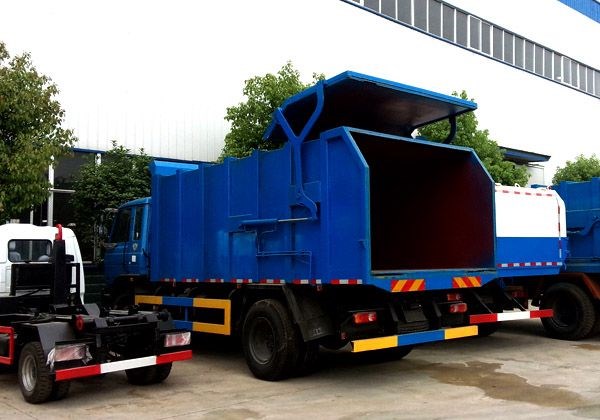

    6方地埋式垂直压缩垃圾站:
    外形尺寸:6200×3000×5700(mm);
    垃圾块尺寸:1550×1600×1300(mm)/2块,**大压力120T,电机功率15KW,压实密度0.6T/m3;

    /202205/1653899711_bd9a580ce9583145924c.jpg

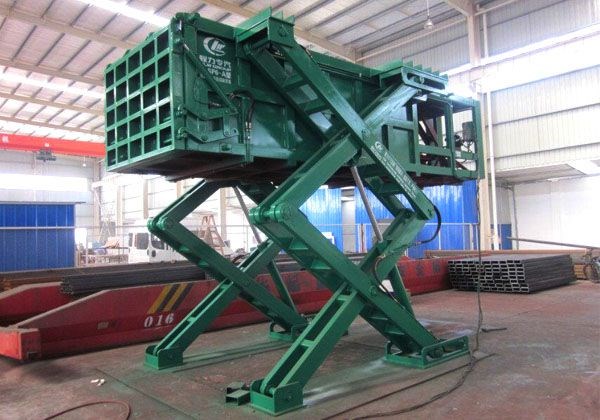

    8方地埋式垂直压缩垃圾站:
    外形尺寸:6200×3100×5700(mm);
    垃圾块尺寸:1700×1800×1400(mm)/2块,**大压力120T,电机功率15KW,压实密度0.6T/m3;

    /202205/1653899711_85f559d65d70b6eaffd2.jpg

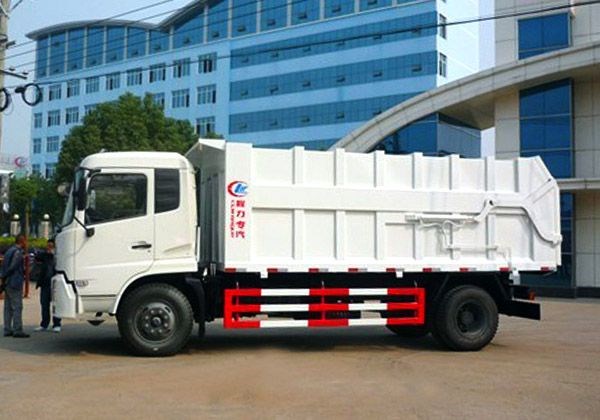

    10方地埋式垂直压缩垃圾站配套车型 :东风天锦、东风145或东风153对接式垃圾车

    /202205/1653899711_a81527909c16c68dfcc3.jpg

    10方地埋式垂直压缩垃圾站:
    外形尺寸:7200×3300×5900(mm);
    垃圾块尺寸:2050×1800×1400(mm)/2块,**大压力120T,电机功率15KW,压实密度0.6T/m3;

    /202205/1653899711_1ac9e63a9c71704ed143.jpg

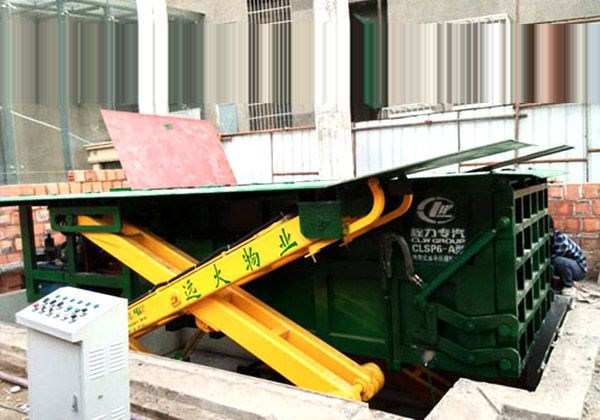

    专用功能说明:

    我公司生产的地埋升降垂直压缩式垃圾中转站主要由立柱导向架(边支架)、箱替、电机、电控部分、液压**系统、

    杀虫除臭系统等组成、产品广泛用于城市、街道、生活区、监狱(另有特殊装置)、**、车站、**生活区、

    公路服务区、农贸市场、**、公园景区、住宅区等多种场所。

    /202205/1653899711_6bd2dc3b68a327fcba44.jpg

    高配置负载铭感液压**系统:内设置有主安全阀、流量**阀、过载阀、压力补偿阀、担心爱那个进油阀、

    先到**阀。采用该**系统换向平稳、操作轻盈、复合操作时各执行原件互不干涉,提高工作效益;

    延长设备使用寿命;远程液压**取代传统电控,安全更高效


    水平压缩式垃圾站特点

    (1)产品总体描述:
    我公司生产的侧翻式垂直压缩垃圾站是一种新型高效安全的垃圾处理设备,它具有以下几个显著特点:1.设备站房内空高度低于5米,比一般垂直站低2-4米,降低了站房造价。2.工效高,大油缸压缩垃圾, 节省工序时间,其压缩行程比一般垂直站减少三分之二(由3-4米减少到1米)既节能又提高了工效。3. 所有易损件及零部件都可在地面上完成维修及更换,节省维修时间,提高了垃圾站的使用效率。4.垃圾倾入口地平面以上无压头等物悬停,更适合各类垃圾运输车辆倾倒垃圾,亦使操作工人无压抑感,感觉较舒适。
    A.使用效果方面介绍:
    1、实施活动梁锁止垂直压缩。垃圾破碎,脱水、压缩一次完成,工作效率高,压实垃圾时间≤40min;
    2、翻板式压头:压头在完成对垃圾的压缩后,侧翻旋转**垃圾箱体的侧面竖置,挪空了箱体上方所有障碍,使操作者方便又省时。
    3、侧翻竖置的压头装置,结构紧凑,占地很小,美观又方便。
    4、垃圾站地坑为-1.75m,保洁、排水较为方便。
    5、污水收集排放系统。在压缩箱的底板及侧板下部开设污水排放孔,垃圾污水通过排放孔经过收集槽,,再进行集中排放,流入地坑的预埋管中,进入污水收集井,经自动排污系统,再排入市政排污管网系统。经过多年的实践证明,该污水收集排放系统是行之有效的。
    6、配有喷淋除尘/减臭系统,地坑清洗系统,防垃圾跌落地坑系统等,垃圾站的环境卫生达到《环境空气质量标准》(GB3095-1996)。

    B.技术方面介绍:
    1.机械部分介绍:
    所有材料选用武钢和新钢产国标板型材,全部采用CO2气体保护焊,焊缝美观强度又高,垃圾箱底板选用优质10㎜厚16Mn合金钢板,耐磨又抗腐蚀。整个机架坚固耐用。
    2.外观部分介绍:
    垃圾站面漆均匀,光亮、完整和色泽一致,没有粗糙不平、漏漆、错漆、皱纹、针孔以及严重流挂等缺陷;面板平整,没有凸凹不平以及变形;焊接外部没有目测可见的明显缺陷,包括裂纹、空穴、固体夹杂、未融合、未焊透、形状以及其他缺陷。
    3.电气**部分介绍:
    PLC编程**器选用日本三菱公司产品,中间继电器元件选用法国施耐德产品,传感器元件选用日本欧姆龙产品。其他元件正泰公司产品。电路采用程序优化设计,设计合理、性能**,动作可靠,操作简单。采用电液互锁。电气**系统的运行符合**有关安全规定。
    4.液压系统部分介绍:
    液压油缸、液压泵站全部为公司自行设计生产,**新复合密封结构,其中密封件选用世界**美国派克公司产品,经久耐用,在额定油压下液压系统无外渗漏油现象。液压元件选用国内**华德公司产品,经久耐用。自行开发生产的液压系统高度集成,传动效率高,噪音低,高效节能,故障率低,性能可靠,元件布置合理,维修十分方便。垃圾箱上升状况下,若电源中断,设有安全措施,保证垃圾箱安全下落到坑内;液压油的选择符合相关规定,油箱内的油温符合相关规定。
    5.使用性能介绍:
    推铲能将垃圾卸干净;垃圾压缩时,推铲、压头、垃圾箱和压缩机箱不会产生**性变形;垃圾箱上升、下降过程中能保持平稳。

    压装机结构:压缩机集装料、压缩、举升及推料装置为一体。
    采用整体式箱体结构,压缩仓、储存仓、推铲机构合为一体,实现垃圾压缩过程的封闭作业。
    1、压装效率高,垃圾经压缩后,成为整块垃圾,经压缩推头推入转运车进行转运。转运方式:密闭式垃圾转运车转运。
    2、适用垃圾类别:生活垃圾、固体废弃物等;适用垃圾收集方式:人工投入、人力板车、三轮保洁车、小型自卸车收集等。
    3、垃圾在压缩、贮存、卸料等作业过程中始终处于封闭状态,避免了二次污染,并减少了臭气的外溢。
    4、箱体主钢板采用8mm耐磨性好的Q235低合金高强度结构钢制作,箱体表面进行防锈防腐处理。油泵采用变量柱塞泵。
    5、安装方便、占地面积小、安全可靠。整机举升采用液压剪式升举机构原理操作。箱体机构完全沉于地下,占用场地面积小。
    6、污水收集排放处理方式:采用污水泵。垃圾压缩后产生的污水经排入污水井,并入城市建设下水道管网。
    7、全电控PLC编程**,设有操作程序间的互锁功能,避免误操作造成设备损坏及人身安全事故发生。可实现自动和手动两种**方式切换,当电气系统出现故障或调试检修时,可手动操作液压系统继续工作。自动化程序**、操作简单、维修方便。
    8、喷雾除臭降尘系统:设备可选配喷雾除臭降尘系统,可有效防止垃圾异味及扬尘弥漫,保障垃圾中转站的卫生整洁,更有效地保障环卫作业人员的工作环境和身心健康。
    安全装置:压缩设备安装有防坠器等安全装置,从而加强了大箱后的检修、清扫地坑等工作的安全保护。
    小型垃圾转运站空间雾化除臭系统使用QT-SW-01系列设备。由主机和配套的高压管、 喷嘴及配件组成。主机是集电机水泵、水箱和电气**为一体,安放在靠近水源电源和排污口的 位置。垃圾站以三面环绕的方式架设高压管,其高度设定为略高于垃圾站设备但不影响其正常 作业,在高压管上以1.5米的距离均匀布置雾化喷头(根据现场情况合理布置,例如喷头间 距、合理避开门口、电器设备等)。


    项目名称

    单位

    产品型号及参数

    CLW-JGDM-06

    CLW-JGDM-08

    CLW-JGDM-10

    箱体容积

    m3

    6

    8

    10

    垃圾块参考尺寸

    m

    2.8*1.8*1.2

    3.7*1.8*1.2

    4*1.8*1.4

    设备功率

    kw

    11

    15

    15

    液压系统工作压力

    mpa

    25

    25

    25

    **大压缩比

    T

    53

    63

    80

    垃圾压缩比

    2:3-3:1可调节

    2:3-3:1可调节

    2:3-3:1可调节

    垃圾块参考质量

    T

    3-5

    5-7

    7-9

    电源

    V/HZ

    380/50

    380/50

    380/50

    举升方式

    侧边举升

    侧边举升

    侧边举升

    **大举升高度

    m

    ≥2.9

    ≥2.9

    ≥2.9

    设备外形尺寸

    mm

    6070*3500*1600

    6770*3500*1600

    7300*3580*1810

    地坑尺寸

    mm

    5950*3380*1570

    6650*3380*1570

    7180*3460*1780

    **方式

    手动**/PLC自动**

    标准配置

    垃圾压缩设备

    选装配件

    无线遥控、地坑冲洗系统、**投料设备、喷雾冲洗除臭系统、污水收集排放系统

    配套车辆

    压缩式对接垃圾车


    地埋式水平垃圾压缩机设备方案实景图


    /202205/1653899712_6eba8007487fbe221a34.jpg

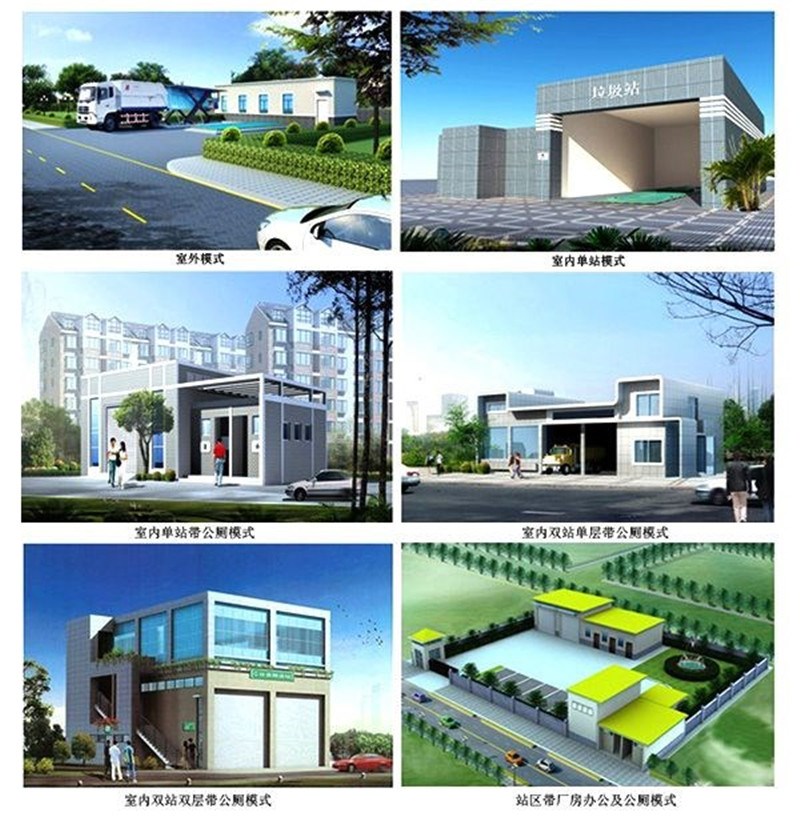

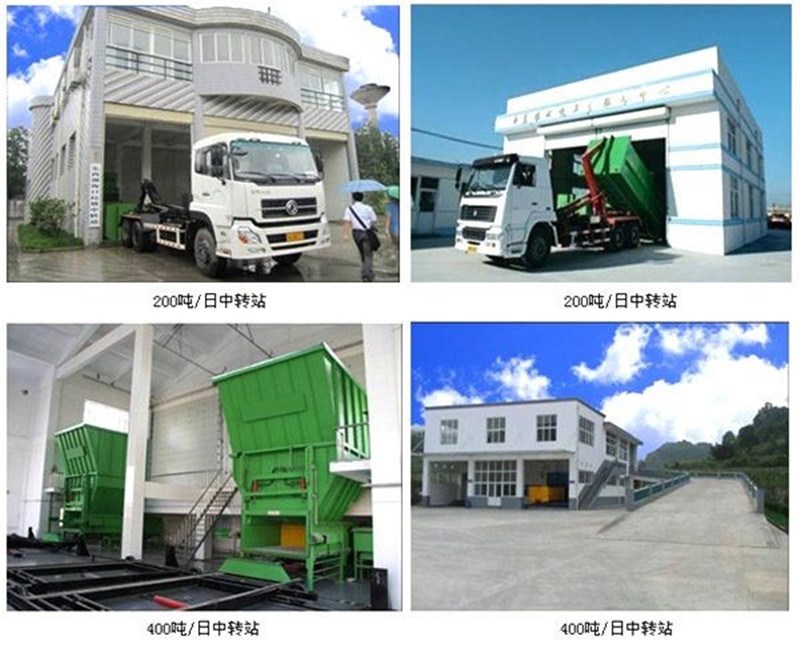

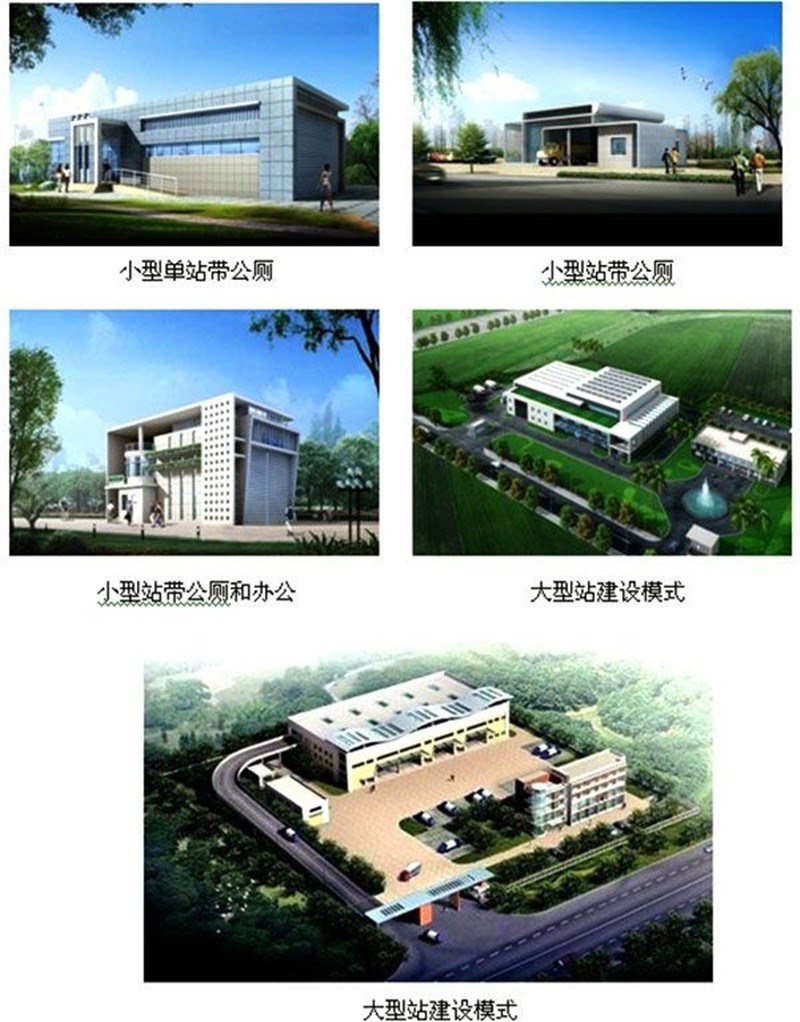

    地埋式水平压缩垃圾站建设模式展示
