野外自行式炊事车车结构设计依据《QC/T453-2002 厢式运输车》、《机动车运行安全技术条件(GB7258-2017)》等相关标准,结合车底盘的的具体指标,以整车承重、前后桥载荷等基本参数不超过规定值为原则,按照标准化、流程化、模块化进行整体完善的设计。

结合保障餐车实际情况,车内分为烹饪区、洗涤区,切菜区,调和区,蒸饭区,冷冻储藏区,车辆箱体中部为烹饪区,空间大,可以同时两名厨师进行炒菜,提高效率。

整车底盘采用重汽T5G二类载货底盘,底盘型号:ZZ1187N501GF1;发动机型号:MC07.27-60,功率:202kw(可选择不同功率)。



技术参数及要求



名称

炊事车

整车型号

CL5140XZC6BZ

外廓尺寸

9780*2540*3800mm

总质量

13800kg

整备质量

13670kg

发动机额定功率

202kW

**车速

101km/h

轴距:mm

5000

排放标准

国VI

乘员人数

2

底盘型号

ZZ1187N501GF1

底盘驱动形式

4*2

轮胎数

6

转向形式

方向盘

前悬/后悬

1430/3230

防抱死系统

轴荷

5000/8800

二、底盘主要参数

结构

采用全封闭驾驶室,全钢框架焊接,液压缸倾翻、带安全锁止装置。

驾驶室准乘人数

2

驾驶员位置

左置

底盘配置

全钢结构液压手动操作,翻转驾驶室,为高强度安全驾驶室悬挂优良,可适应恶劣地形环境。驾驶室内部自带冷暖空调、收音机。车门开启角度85℃(针对消防口才加此需求);车门把手方便戴手套开启关闭。


倒车**设备

除原车设备外,7寸液晶倒车显示器和倒车雷达。


仪表

车辆车速表、燃油表,转速表等。

三、上装总体布置

总体

布置

上装厢体采用矩形钢管作骨架焊接而成,骨架在焊接前需进行防腐处理,裙箱采用方管焊接厢体骨架,进行磷化防锈处理。整车全面融入轻量化设计,倡导节能环保的绿色制造理念和科学的人机工程,突出高效人机互动与安全便捷的应急功能特色,严格执行****用车辆的可靠性标准要求。

结合保障餐车实际情况,箱体内分为烹饪区、洗涤区,切菜区,调和区,蒸饭区,冷冻储藏区,车辆箱体中部为烹饪区

内外蒙皮大量采用航空级铝材和食品级304拉丝不锈钢板,地板为铝合金花纹防滑板,并用密封胶密封,防水处理带地漏。外观平整强度高,保温隔热效果**,能充分满足北方高寒地区使用环境条件。

工艺

要求

箱体复合板使用外铝蒙皮内不锈钢,中间为金属骨架结构,既保证了箱体的强度,又减轻了箱体重量。复合板中间填充保温隔热材料,既提高箱体整体强度也提高了保温隔热效果、防水、防潮。


平面布局参考图

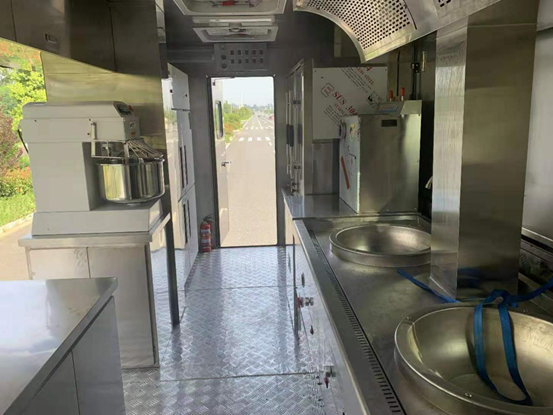

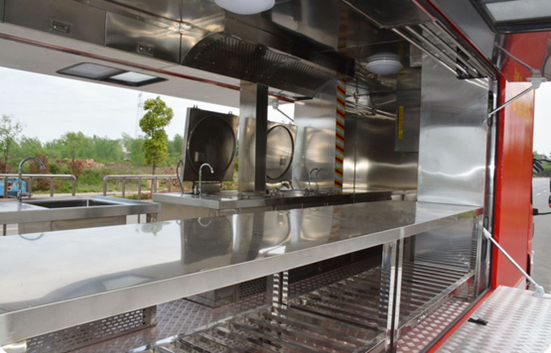

/202205/1653890796_cf2ed682efdb95122a59.png

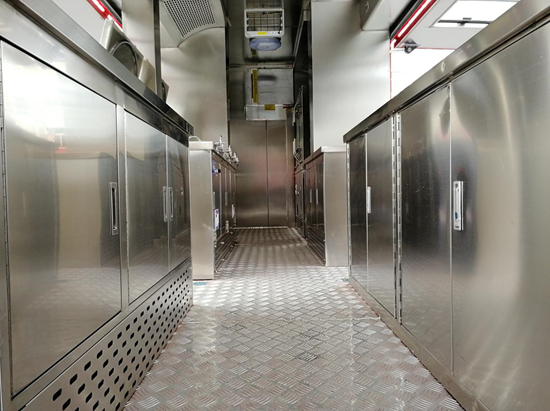

/202205/1653890796_56a70b2fd42b1e692084.png

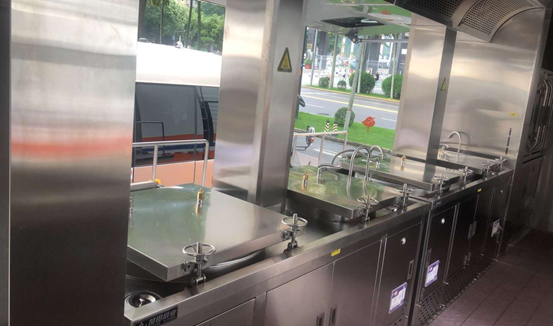

/202205/1653890797_b8995af7452f5ed35c36.png

/202205/1653890797_831a61bd708387b260d5.png

重汽炊事车-产品配置

一、整车参数

1

外形尺寸

外形尺寸9780*2540*3800mm

2

驱动类型

4×2

3

发动机功率

202kw(可选装不同功率发动机

4

发动机排量

6.8L

5

总质量(Kg)

13800

6

排放标准

GB3847-2005,GB17691-2018国Ⅵ

7

乘员人数

乘员人数2人

8

整备质量(Kg)

13670

9

**车速(Km/h)

101km/h

二、底盘

序号

货物名称

规格型号

品牌/材质

数量

单位

1

重汽T5G底盘

重汽4*2底盘,柴油,国六排放,发动机功率202KW,轴距5000

重汽

1

2

副车架加装

汽车大梁专用,防腐电泳处理

自制

1

三、厢体

1

箱体

外部采用1.5mm铝平板、内部1.5mm不锈钢板,内部钢骨架+聚氨酯填充。箱体两侧可以展开、半展开作业

自制

1

2

后舱门

后门带瞭望窗

自制

1

3

窗户

两侧翻板上一侧各2个

外购

4

4

两侧裙箱

左右侧各一套

自制

1

5

地板

氧化的铝合金铝花纹板

自制

1

6

防滑地垫

PVC材质

自制

1

7

干粉灭火器

MFZ/ABC4

外购

2

8

净水箱

1000L(具备液位显示)

自制

1

9

污水箱

约200L、方便清洗

自制

1

10

车内上吊柜

不锈钢材质

自制

1

11

不锈钢操作(储物)柜

不锈钢材质

自制

1

12

洗菜池

不锈钢材质

外购

1

四、电器设备

1

柴油发电机

标配用柴油,7KW

外购

1

2

防水插座

工业级防水插座

外购

1

3

冰箱

220伏(500L)

外购

1

4

水泵

220伏

外购

1

5

电(饮用水)热水器

20L

外购

1

6

直流自吸油泵

提供灶及蒸饭柜油路

外购

1

7

电缆绞盘

电缆30m,含手动线缆盘

自制

1

8

场地照明灯(车厢两侧各2个)

100W,AC220V(镶嵌到车体上)

外购

4

五、烹饪设备

1

油烟罩;强力抽风机

不锈钢材质(24寸/600mm)

自制

1

2

炒菜灶

不锈钢材质

定制

1

3

炖菜灶

不锈钢材质

定制

1

4

蒸饭柜

不锈钢材质

定制

1

六、**系统

1

水、电、油**系统

按钮内嵌式**面板

自制

1

2

液压**系统

电磁液压阀(遥控**)

外购

1

3

液压缸

左右两侧各4套;

外购

4

七、附件

1

一侧上车爬梯(带折叠栏杆)

防滑,防碰伤;

自制

2

2

副油箱

200L

自制

1

3

液压油箱

40L

外购

1

八、**

1

倒车导航监控系统

含摄像头、**器,7寸显示屏;

外购

1

2

充电逆变一体机

2KW(能确保冰箱在车辆行走时供电)

丽商光电

1

3

蓄电池

骆驼200A (能确保冰箱在车辆行走时供电)

骆驼

2

4

双电池充电管理器

DC24-150A(行走时主车能否对副电瓶充电)

外购

1

5

烟雾报**器

前后各一个

外购

2

6

消毒灯

外购

1

【整车技术参数】

产品**

程力牌

公告批次

338

产品名称

程力牌CL5140XZC6BZ型野外自行式炊事车

总质量(kg)

13800

罐体容积(m3)

额定质量(kg)

外形尺寸(mm)

9780X2540X3800

整备质量(kg)

13670,13605

货厢尺寸(mm)

XX

额定载客(人)

准拖挂车总质量(kg)

驾驶室准乘人数(人)

2,3

鞍座**载质量(kg)

接近角/离去角(°)

19/8

前悬/后悬(mm)

1430/3230

轴荷(kg)

5000/8800

**车速(km/h)

101

备注:

备注:ABS型号:4460046300,;ABS生产企业:威伯科(上海)管理有限公司;所用材料材

质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):左右侧面防护装置及后部防护装

置均为裙板结构,侧部裙板离地高(mm):370,后部裙板离地高度(mm):470;车厢顶部封闭

且不可开启;专用功能及装置描述:主要专用装置为:炖灶、炒灶、抽油烟机等,用于野外炊事作业;其他

说明:仅采用轴距5000mm;车辆总长对应该关系:总长(mm)=前悬+轴距+后悬+后伸:978

0=1430+5000+3230+120;

【底盘技术参数】

底盘型号

ZZ1187N501GF1

底盘名称

载货汽车底盘

**名称

豪沃牌

生产企业

**重汽集团济南卡车股份有限公司

轴数

2

轮胎数

6

轴距(mm)

3800,4200,4500,4700,4800,4900,5000,5200,6050

轮胎规格

295/80R22.5,12R22.5,11.00R20,10.00R20

钢板弹簧片数

11/9+8,3/9+8,3/3+2,2/3+2,3/-,2/-,7/7+6,7/7+3,3/7+6,3/7+3,2/3

前轮距(mm)

1950,2035

燃料种类

柴油

后轮距(mm)

1848,1860

排放依据标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

发动机排量

发动机功率

MC07.27-60

**重型汽车集团有限公司

6870

202

国家工信部公告参数

THE SPECIFIC PARAMETERS

售后服务

AFTER-SALES SERVICE

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力,已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开,售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障:本公司服务是严格履行公司程序文件和质量手册,结合市场和用户的要求,给予保障。

三、服务宗旨:专业创造价值,诚信铸就未来!

四、服务机构:在销售公司**下的售后服务部门,负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则


在用户严格遵循使用说明书,正常操作的情况下,自购车之日起(以车辆出厂登记卡为准)一年内,行驶里程不超过 25000公里之内,因设计、制造、装配原因引起的产品机件损坏,经有关汽车服务站和监督部门鉴定后,在三个工作日内向我公司售后服务部门提交书面资料,售后服务部门确认后实行三包服务。

具体服务如下:

1、三包服务期内的产品质量以包修为主,修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。

3、免费培训操作员:

⑴ 由我厂安排**工程师现场指导,学习理论及实际操作;
⑵ 掌握专用车的基本理论,性能以及功能;
⑶ 按程序能熟练的操作;
⑷ 能进行正常的日常维护,排除一般技术故障。

/202105/1622108032_1ba6d3a04a62dca1919c.jpg

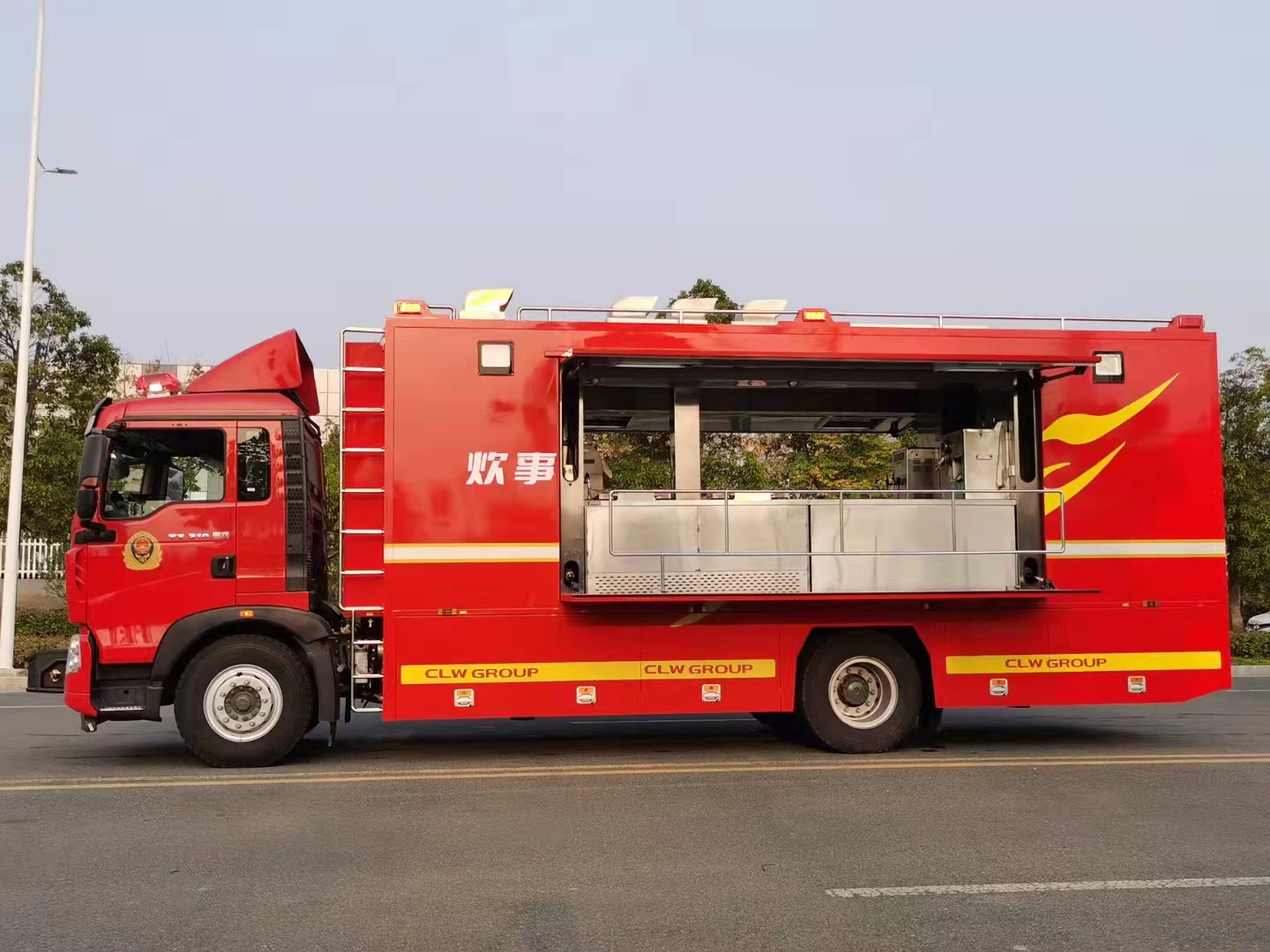

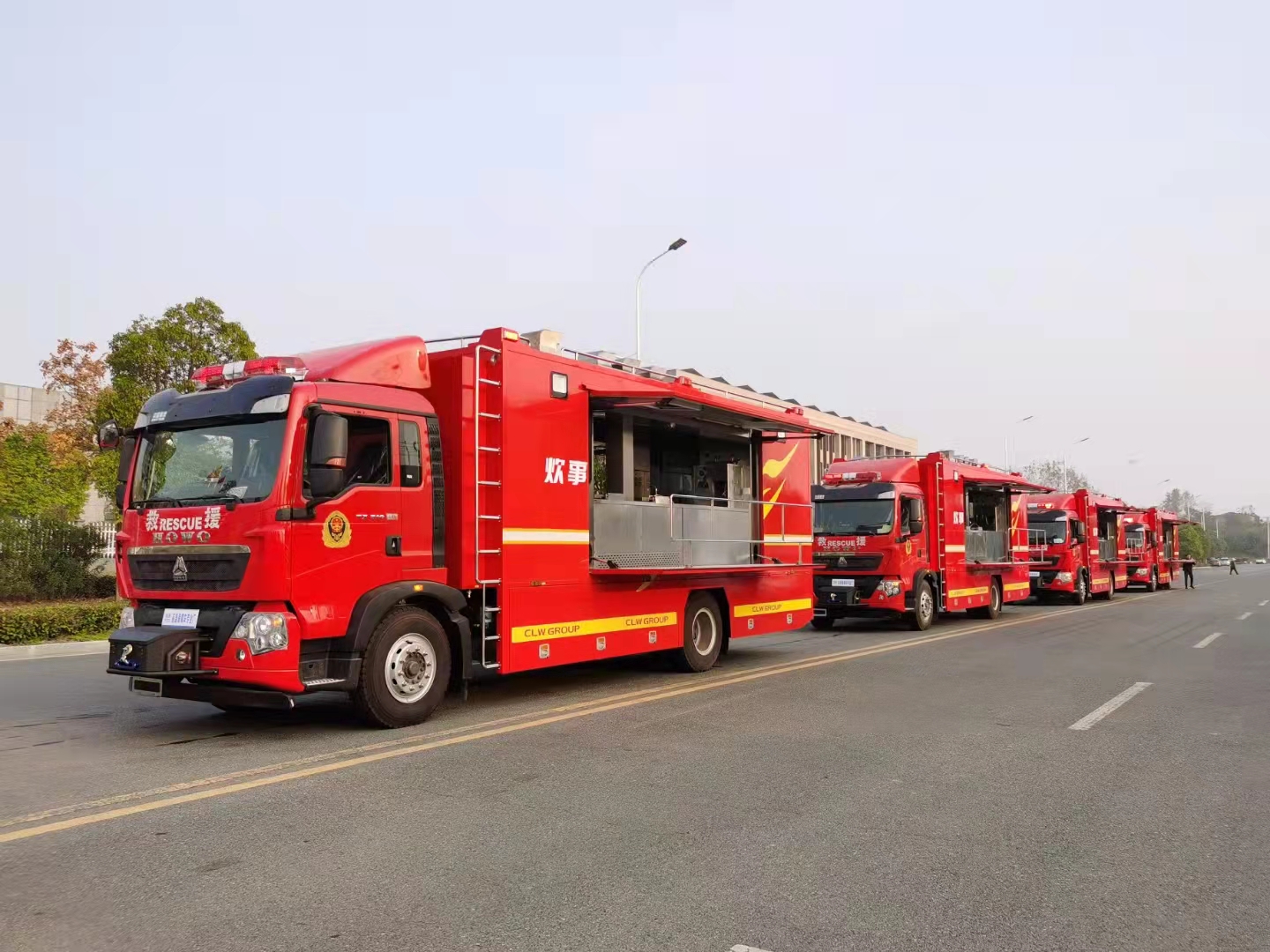

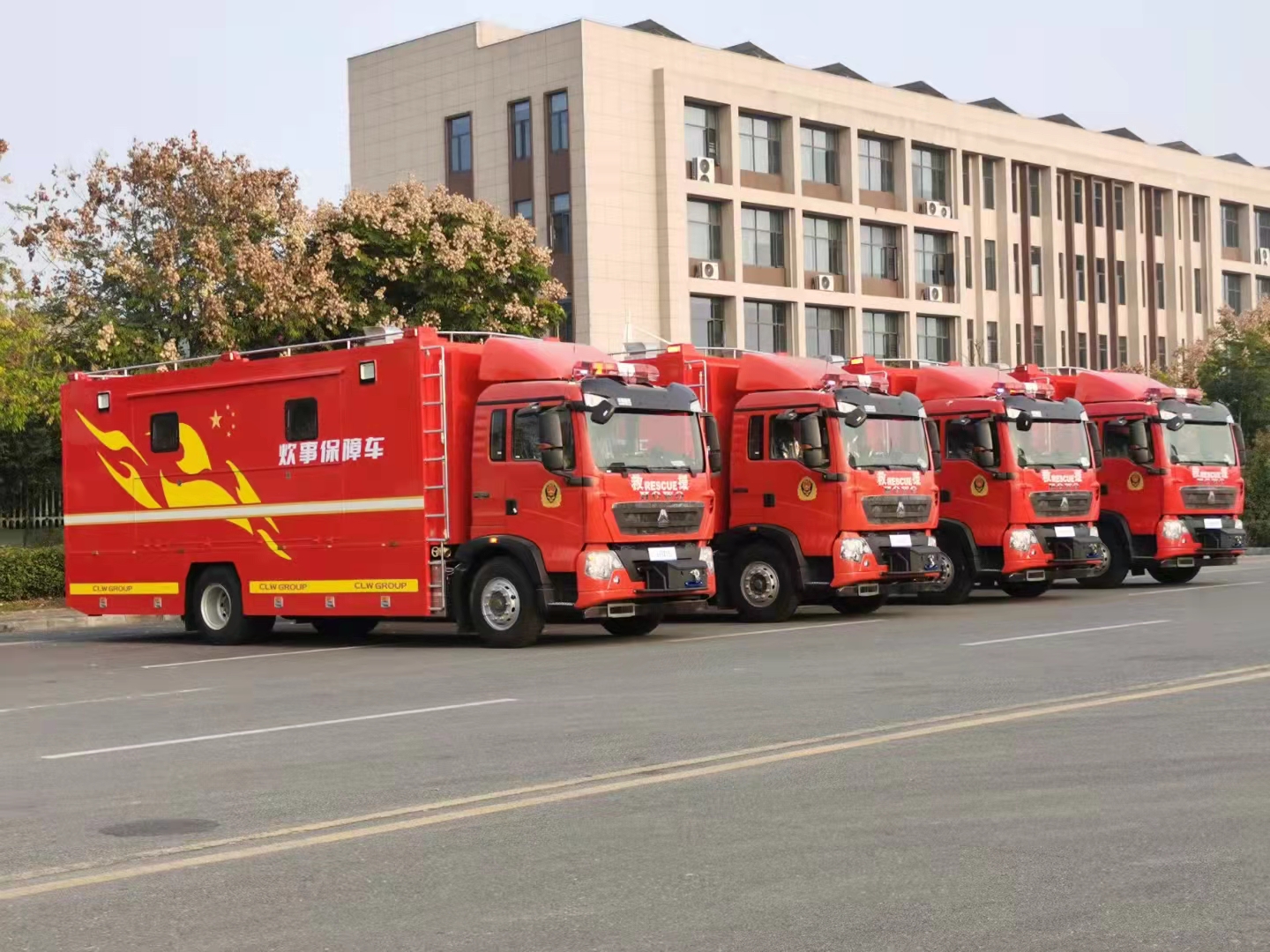

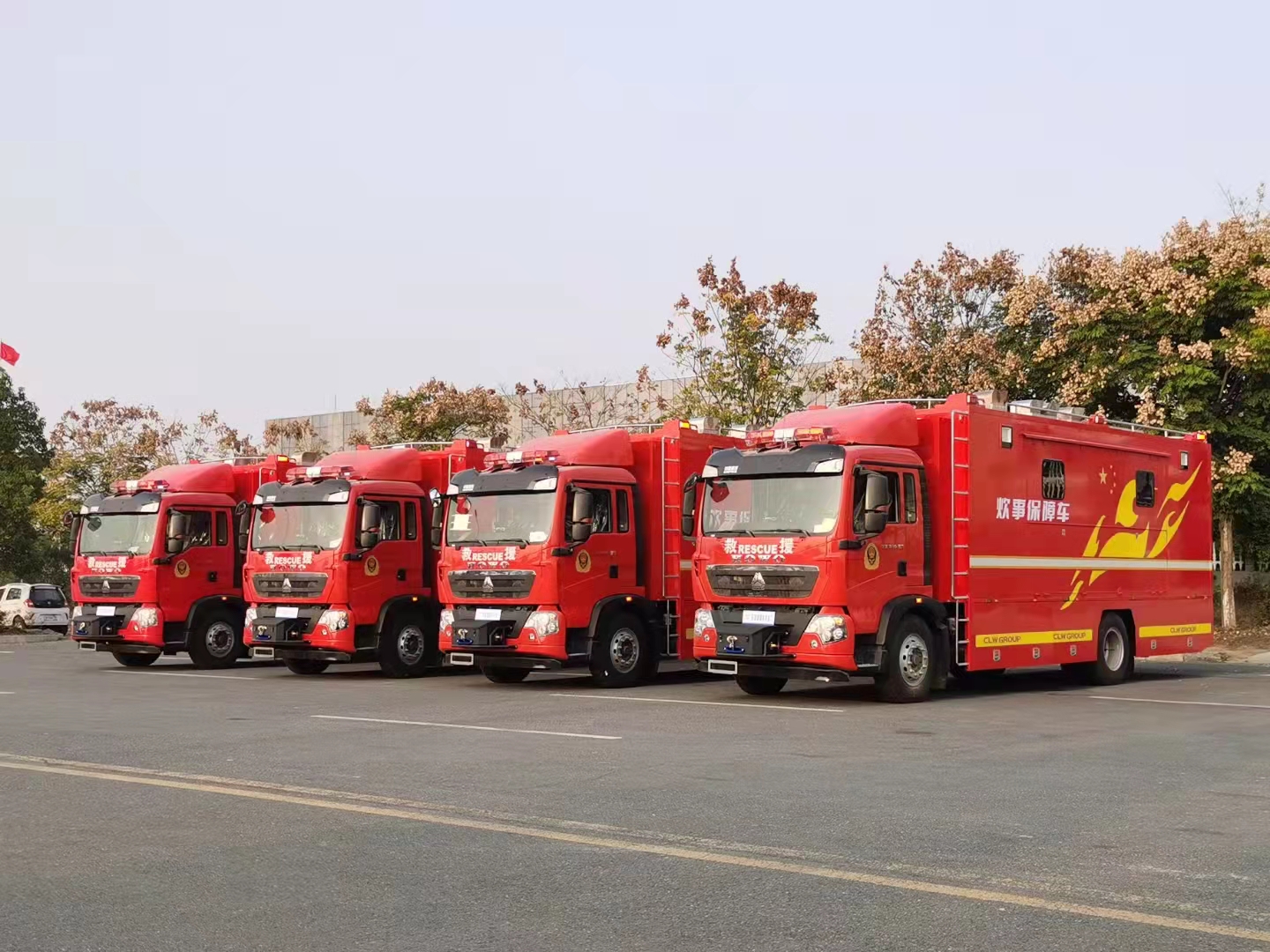

场景实拍
