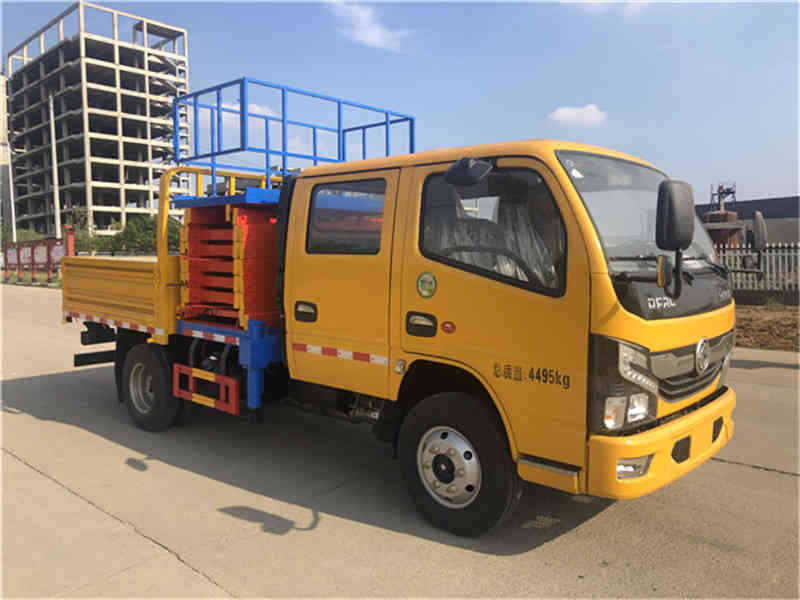

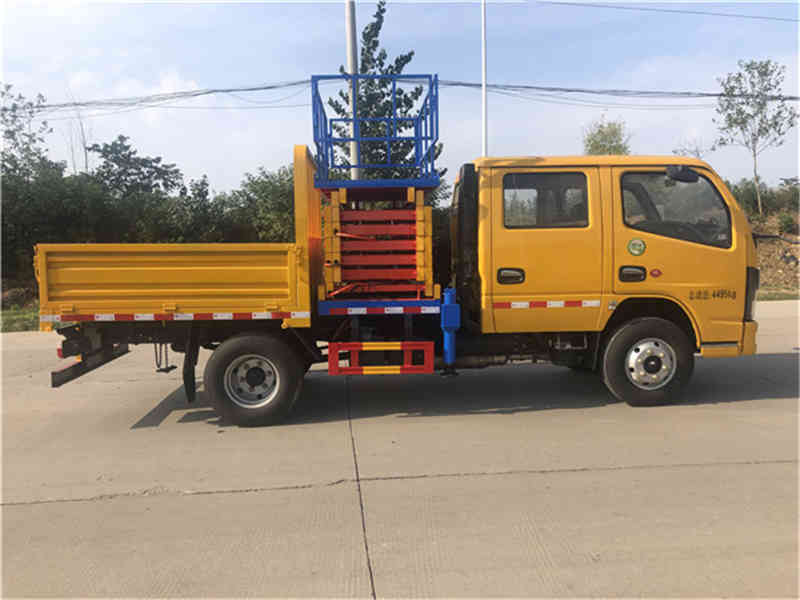

(国六)东风10米剪叉式升降平台高空作业车

发布日期:22-05-31

全方位高清图展示

GAO QING TU SHOW
(国六)东风10米剪叉式升降平台高空作业车 (国六)东风10米剪叉式升降平台高空作业车 (国六)东风10米剪叉式升降平台高空作业车 (国六)东风10米剪叉式升降平台高空作业车 (国六)东风10米剪叉式升降平台高空作业车

/202205/1653959043_593ddad70f779cca55f2.jpg/202205/1653959043_21035caa00c25b7e2b55.jpg/202205/1653959043_8cabe80bec4a4718adb3.jpg/202205/1653959044_62f21e25d6aefddbd73b.jpg主要特点:

1、 剪叉式平台支架均采用低合金Q345型材,四周无焊缝,外形美观,受力大,强度高;

2、 H型支腿垂直升降,稳定性好,操作灵活;

3、 平台操作采用手动阀,操作平稳、可靠,维护方便;

4、 平台采用限位阀****大作业高度,安全有保障;

5、 工作平台围栏采用螺栓连接,方便拆卸,适用范围广;

6、 平台上铺设防滑花纹钢板;

7、可以在平台上选装电动**盒,方便平台上部操作;



/202205/1653959044_eaa90f2b69c9dbfb2fb6.jpg

/202205/1653959044_4c5b1248e3eee46938e8.jpg

/202205/1653959044_9d9309d2cadd8a3e4713.jpg

/202205/1653959044_34de62292b71ccf15f53.jpg

1、高空作业车工作用途

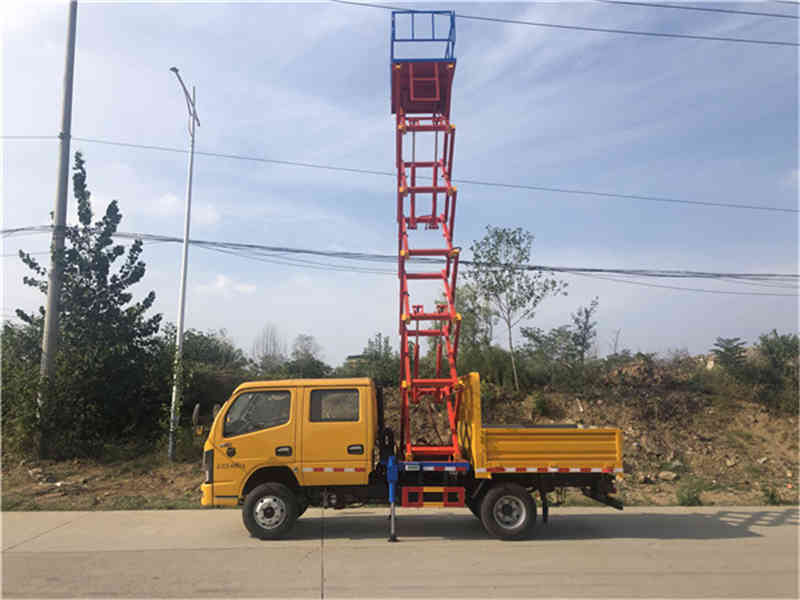

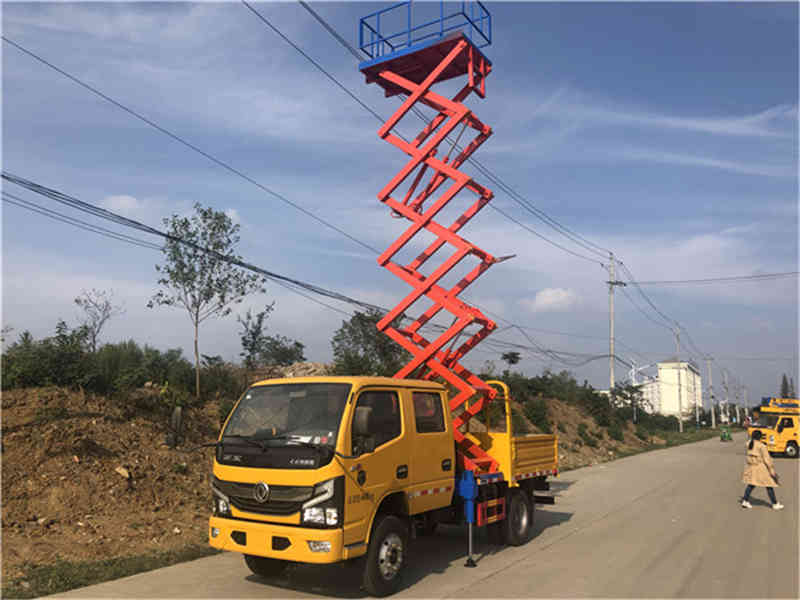

通过剪叉式支架的伸展将作业人员和作业工具垂直送到指定的高空作业位置进行高空作业。

2.适用标准

供货方应使用**新颁布执行的**标准、行业标准,在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款,供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。

3、 主要技术参数

车型号

HNY5042JGKE6


主要技术参数

底盘型号

长×宽×高(mm)

后悬

总质量(Kg)

轴距

发动机排放


EQ1045DJ3CDF

5990×2000× 2750

1642

4495

3308
















上装基本配置

平台支架

支架形式

剪叉式


材料

型材Q345B/4mm


臂架截面

四边形


作业工况

**大作业高度

8m/10m


额定起重量

500kg


平台尺寸

8m:长**0×宽1700


10m:长**0×宽1900


支腿

支腿型式

前H型


支腿材料

Q345B/5mm


支腿跨距

横向(mm):1620


液压锁

两个支腿都带双向液压锁


车厢

材料

优质碳钢型材冲压成型

结构

左右墙板可翻开180°,后门也可翻开180°

侧、后防护

优质碳钢冷弯型材;强度高

围栏

材料

优质碳钢¢25圆管

尺寸

长X宽X高(mm):**0X1700/1900X800

连接方式

螺栓连接方便拆卸

安全带

一副

液压系统

液压油箱

65L;带液位表

齿轮泵

定量泵,流量25ml/r

工作压力

带压力表;16MPa

液压阀组

手动液压阀组

油缸

2只;带双向液压锁进行锁止,保证安全

操作系统

支腿

手动操作,同步伸缩

操作方式

手动

油漆

知名品牌油漆;颜色光滑,线条美观;

标识及标牌

清晰、醒目、**不褪色

4、主要液压元件清单

序号

货物名称

规格

产地

制造商名称

单位

数量

1

齿轮泵

CB-FC25

河北邢台

睿智辰诚

1

2

多路阀

DL-8I-2

江苏扬州

扬州中梅

1

3

液压锁

SO-K8L-30

江苏扬州

扬州中梅

2

4

垂直油缸

80/55*460

湖北随州

湖北恒力

2


国家工信部公告参数

THE SPECIFIC PARAMETERS

售后服务

AFTER-SALES SERVICE

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力,已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开,售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障:本公司服务是严格履行公司程序文件和质量手册,结合市场和用户的要求,给予保障。

三、服务宗旨:专业创造价值,诚信铸就未来!

四、服务机构:在销售公司**下的售后服务部门,负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则


在用户严格遵循使用说明书,正常操作的情况下,自购车之日起(以车辆出厂登记卡为准)一年内,行驶里程不超过 25000公里之内,因设计、制造、装配原因引起的产品机件损坏,经有关汽车服务站和监督部门鉴定后,在三个工作日内向我公司售后服务部门提交书面资料,售后服务部门确认后实行三包服务。

具体服务如下:

1、三包服务期内的产品质量以包修为主,修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。

3、免费培训操作员:

⑴ 由我厂安排**工程师现场指导,学习理论及实际操作;
⑵ 掌握专用车的基本理论,性能以及功能;
⑶ 按程序能熟练的操作;
⑷ 能进行正常的日常维护,排除一般技术故障。
