国六东风天锦38米高空作业车

发布日期:22-05-31

全方位高清图展示

GAO QING TU SHOW

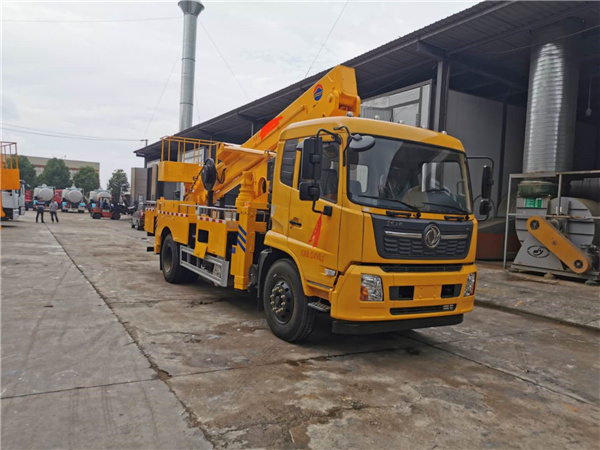

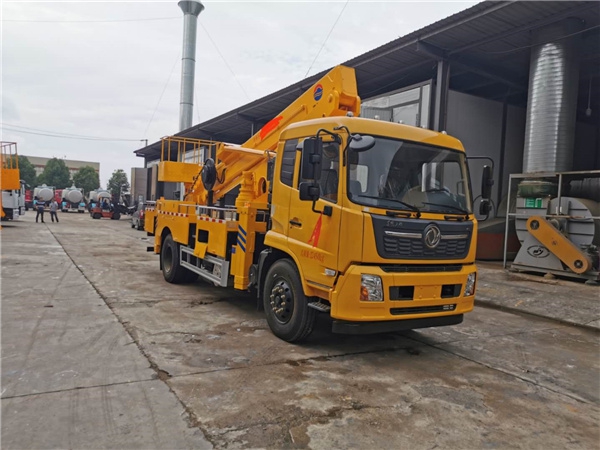

国六东风天锦38米高空作业车 国六东风天锦38米高空作业车 国六东风天锦38米高空作业车 国六东风天锦38米高空作业车 国六东风天锦38米高空作业车

/202205/1653959009_0b6921796e988c0f5115.jpg/202205/1653959009_e2a6d88896be8684898c.jpg/202205/1653959010_6712cd7fb1858d0e451b.jpg/202205/1653959010_ab721b3e2896aad38fd1.jpg/202205/1653959010_d5304d80bf6aedb29aab.jpg

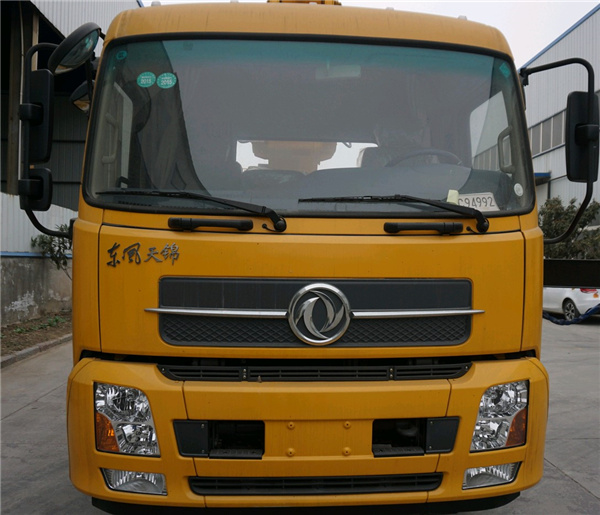

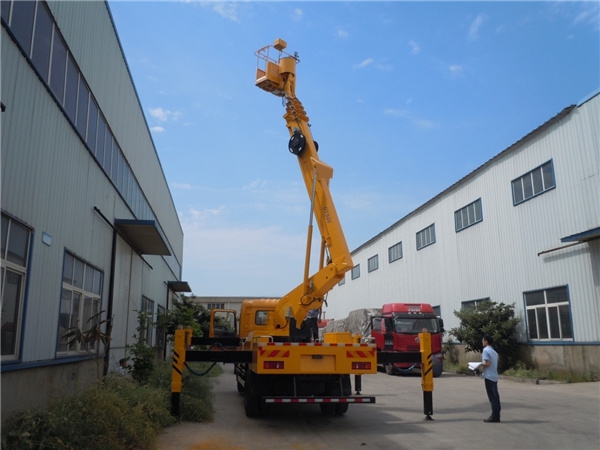

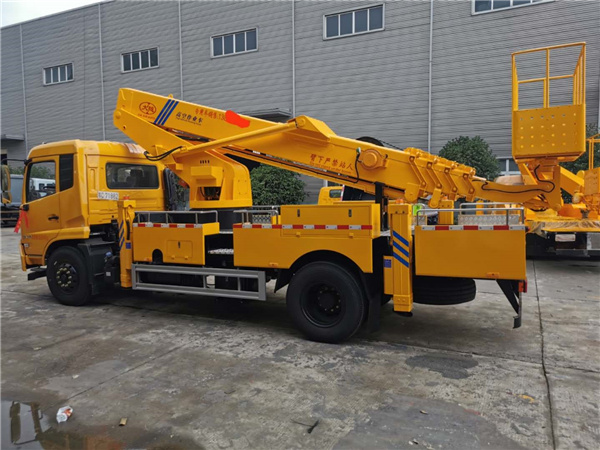

整车外形

/202205/1653959010_0c618c2e6074827636f2.jpg

/202205/1653959010_3895b8321dcb4bc23607.jpg

/202205/1653959011_2f18275684279037b82e.jpg

/202205/1653959011_65f8d799479f7f978af9.jpg


主要技术参数

SCS5120JGKDFH6型高空作业车主要技术参数

类别

项目

单位

数据

尺寸参数

总长

mm

9700

总宽

mm

2400

总高

mm

3850

质量参数

乘坐人数(含驾驶员)

3

总质量

kg

12450

主要性能参数

工作平台额定载荷

kg

200

**大作业高度

m

38

**大作业高度时作业幅度

m

6.16

**大作业幅度

m

15.6

**大作业幅度时作业高

m

5.6

支腿跨距

横向

mm

5370,5385

纵向

mm

4975.5195

臂架变幅时间

s

150

臂架回转速度

s/r

85

支腿收放时间

s

40

行驶参数

前悬

mm

1400

后悬

mm

2150

后伸

mm

650

轴距

mm

4700

**高行驶速度

Km/h

98

**小离地间隙

mm

249

接近角

.

20

离去角

.

13



配置说明

部件名称

简要说明

底盘

东风天锦

发动机

东风康明斯发动机B6.2NS6B210,功率154KW,国六排放

驾驶室

单排座,可乘坐3人,驾驶室装备空调,行驶记录系统

围板及走台板

不锈钢围栏及防滑走台板

取力系统

气动操作

工作平台

1500x700x1150

臂架形式

六节八边型工作臂,四节同步伸缩

臂起落形式

双变幅油缸,臂起落、回转更平稳。

回转装置

360度连续回转

支腿

VH型,两节伸缩支腿,单独可调

操作

工作平台和地面遥控器电气操作,转台液压操作

**系统

负载敏感比例**系统,实现无级调速

调平系统

液压自动调平




国家工信部公告参数

THE SPECIFIC PARAMETERS

售后服务

AFTER-SALES SERVICE

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力,已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开,售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障:本公司服务是严格履行公司程序文件和质量手册,结合市场和用户的要求,给予保障。

三、服务宗旨:专业创造价值,诚信铸就未来!

四、服务机构:在销售公司**下的售后服务部门,负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则


在用户严格遵循使用说明书,正常操作的情况下,自购车之日起(以车辆出厂登记卡为准)一年内,行驶里程不超过 25000公里之内,因设计、制造、装配原因引起的产品机件损坏,经有关汽车服务站和监督部门鉴定后,在三个工作日内向我公司售后服务部门提交书面资料,售后服务部门确认后实行三包服务。

具体服务如下:

1、三包服务期内的产品质量以包修为主,修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。

3、免费培训操作员:

⑴ 由我厂安排**工程师现场指导,学习理论及实际操作;
⑵ 掌握专用车的基本理论,性能以及功能;
⑶ 按程序能熟练的操作;
⑷ 能进行正常的日常维护,排除一般技术故障。
