国六江铃22米高空作业车

发布日期:22-05-31

全方位高清图展示

GAO QING TU SHOW
国六江铃22米高空作业车 国六江铃22米高空作业车 国六江铃22米高空作业车 国六江铃22米高空作业车 国六江铃22米高空作业车

/202205/1653958998_aeac3fa7ba0063bb0dac.jpg/202205/1653958998_de550db3aba9d6ab6125.jpg/202205/1653958998_b43ffe194a7de23944a4.jpg/202205/1653958999_b119435e9c6de005121a.jpg

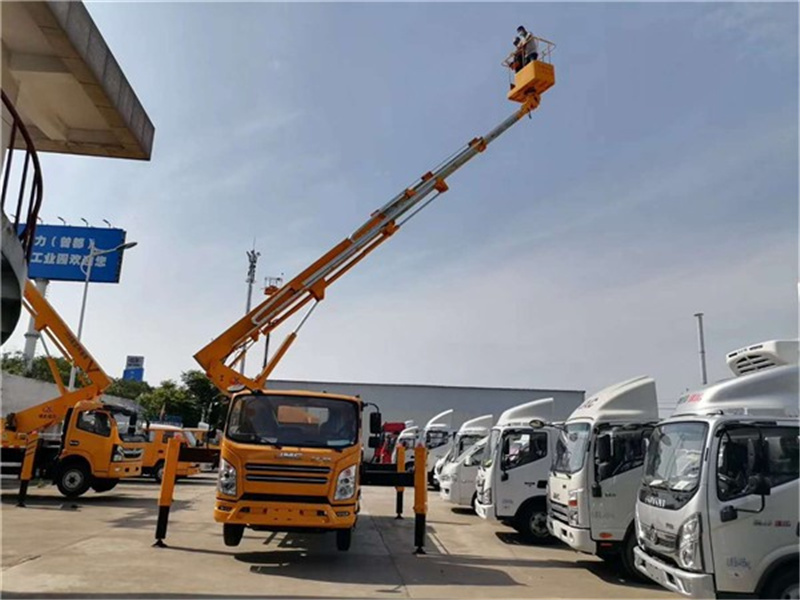

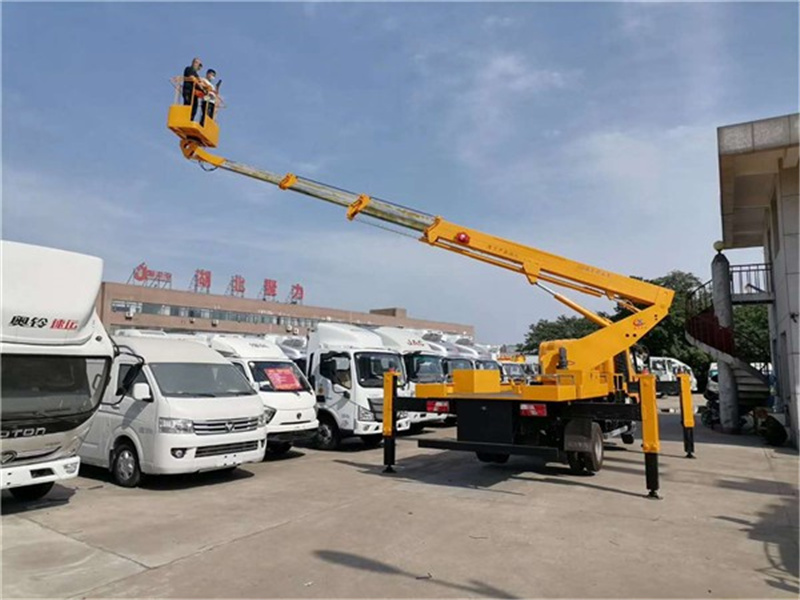

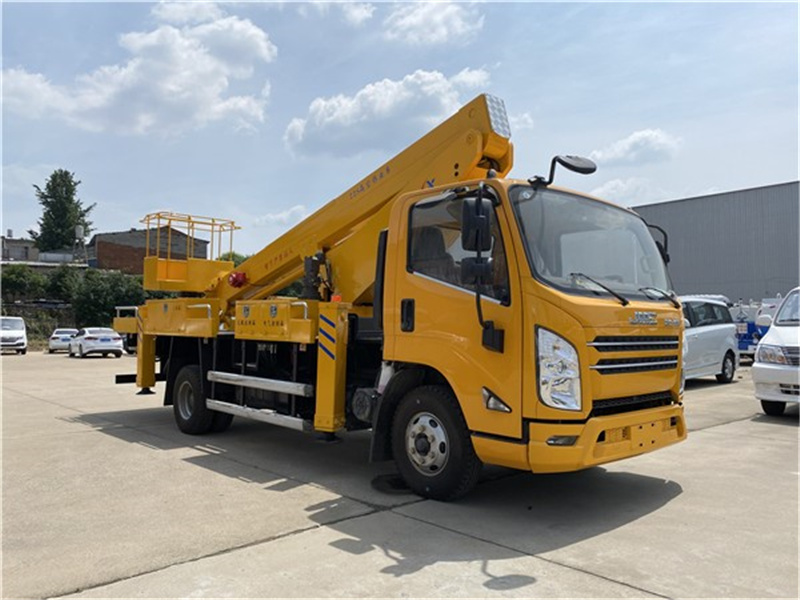

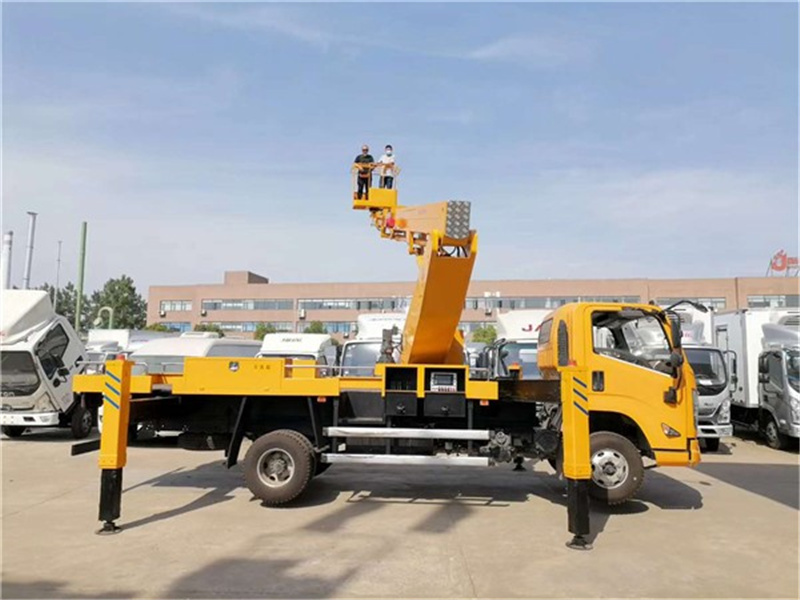

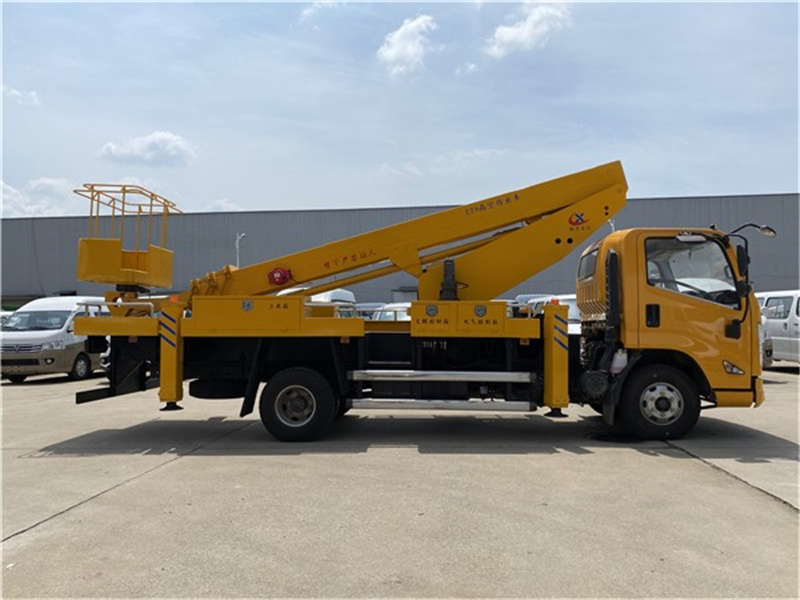

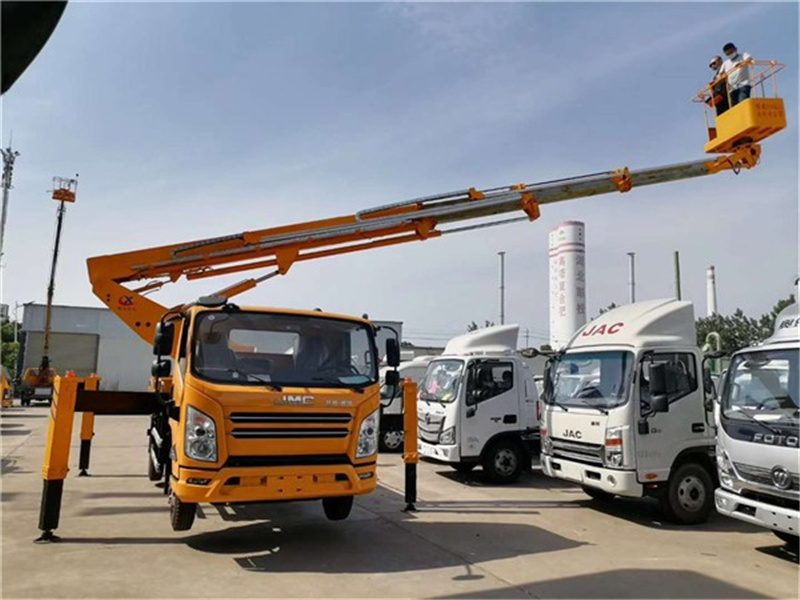

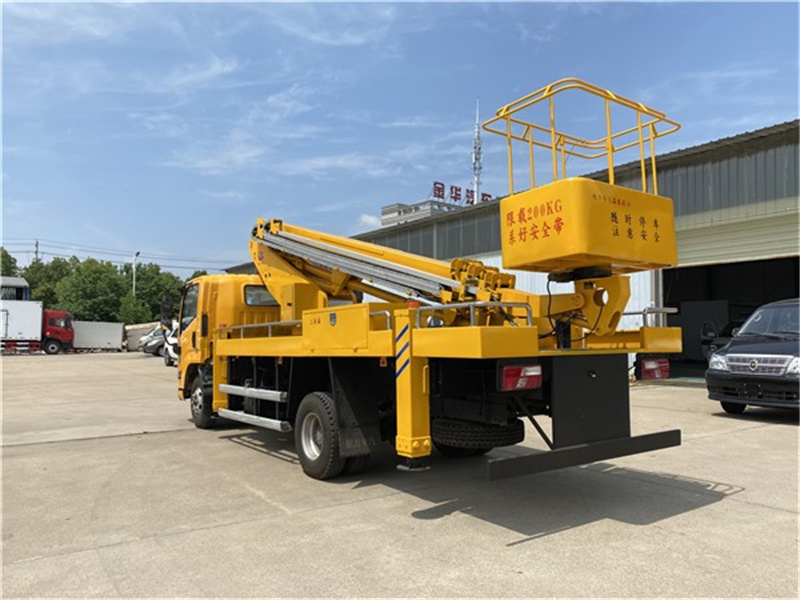

整车外形

/202205/1653958999_1b79eba6d304c948d763.jpg

/202205/1653958999_0a298d7472df29e24874.jpg

/202205/1653958999_ea81b6de4cbdb9d6a970.jpg

/202205/1653959000_d8b33ca0947ba2b46a8a.jpg

/202205/1653959000_acc68be63e9ce01a6a58.jpg

/202205/1653959000_d2b1a56d54947665ba98.jpg

/202205/1653959000_83eea3a3709e6250b705.jpg

/202205/1653959000_a30e3c56951374b8893f.jpg

主要技术参数

江铃22米高空作业车主要技术参数

类别

项目

单位

数据

尺寸参数

总长

mm

7790

总宽

mm

2190

总高

mm

3130

质量参数

乘坐人数(含驾驶员)

3

总质量

kg

7745

主要性能参数

工作平台额定载荷

kg

200

**大作业高度

m

22

**大作业高度时作业幅度

m

5.0

**大作业幅度

m

13.6

**大作业幅度时作业高

m

5.36

支腿跨距

横向

mm

4120

纵向

mm

4650

臂架变幅时间

s

**

臂架回转速度

s/r

75

支腿收放时间

s

40

行驶参数

前悬

mm

1155

后悬

mm

2470

后伸

mm

1250

轴距

mm

3815

**高行驶速度

Km/h

115

**小离地间隙

mm

195

接近角

.

20

离去角

.

11

配置说明

部件名称

简要说明

底盘型号

JX1083TK26

发动机

江铃发动机,**大功率112KW152马力,国六排放

驾驶室

单排座,可乘坐3人,驾驶室装备空调

围板及走台板

不锈钢围栏及防滑走台板

取力系统

机械操作

工作平台

**01**x700x1150

臂架形式

四节六边型工作臂,同步伸缩

回转装置

旋转回转

支腿

K型支腿,稳定性好,可同时或单独操作,适应多种工况。

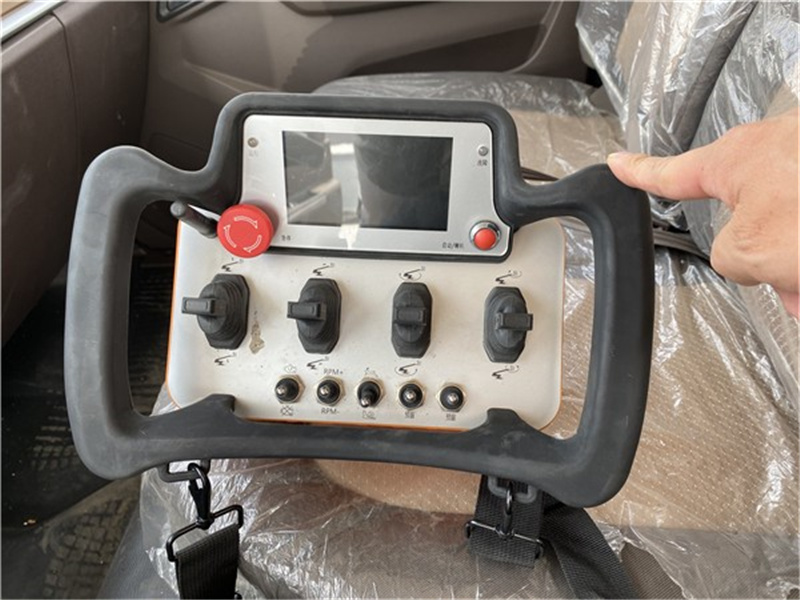

操作

工作平台和地面遥控器电气操作

**系统

电液比例**系统,实现无级调速

调平系统

液压自动调平

 基本功能及安全配置

高空作业车基本功能安全配置:作业车可以实现平台载荷200KG,**大作业高度22米,**大作业幅度13.6米。

名称

简要说明

上下车自动互锁装置

用于上下车互锁,防止误操作发生危险

支腿检测功能

当支腿出现不受力情况,智能限动,保护安全,

水平检测功能

实时检测整车是否水平

应急电动应急泵

当发动机及主泵发生故障时,可将工作人员送回到地面

紧急停止装置

用于紧急停止操作

夜间安全**示装置

在车辆上有工程频闪灯,照明灯

整车水平状态测试仪

可检测整车横向纵向两个方向倾斜状态

发动机点火熄火

在转台和平台处可对发动机进行点火,熄火**

实时通讯

在平台和下车设有无线对讲


国家工信部公告参数

THE SPECIFIC PARAMETERS

售后服务

AFTER-SALES SERVICE

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力,已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开,售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障:本公司服务是严格履行公司程序文件和质量手册,结合市场和用户的要求,给予保障。

三、服务宗旨:专业创造价值,诚信铸就未来!

四、服务机构:在销售公司**下的售后服务部门,负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则


在用户严格遵循使用说明书,正常操作的情况下,自购车之日起(以车辆出厂登记卡为准)一年内,行驶里程不超过 25000公里之内,因设计、制造、装配原因引起的产品机件损坏,经有关汽车服务站和监督部门鉴定后,在三个工作日内向我公司售后服务部门提交书面资料,售后服务部门确认后实行三包服务。

具体服务如下:

1、三包服务期内的产品质量以包修为主,修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。

3、免费培训操作员:

⑴ 由我厂安排**工程师现场指导,学习理论及实际操作;
⑵ 掌握专用车的基本理论,性能以及功能;
⑶ 按程序能熟练的操作;
⑷ 能进行正常的日常维护,排除一般技术故障。
