东风天龙33方清洗吸污车

发布日期:22-05-30

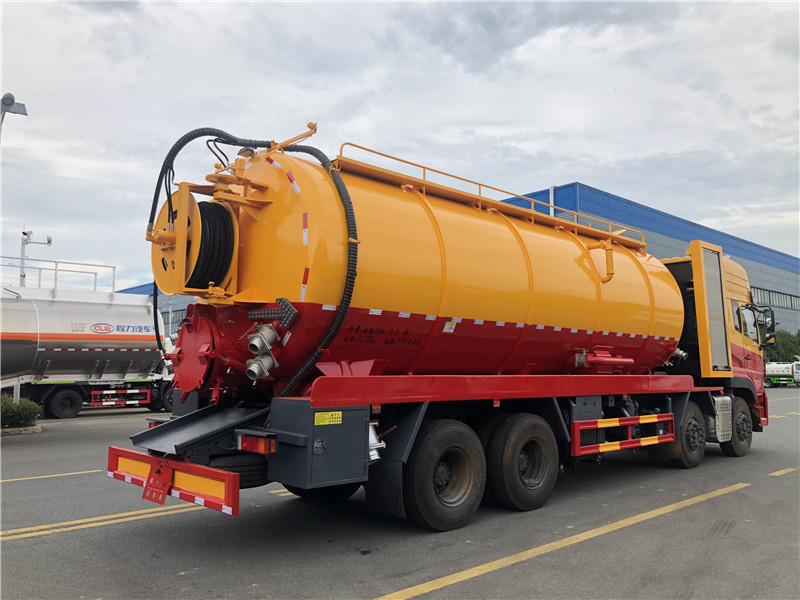

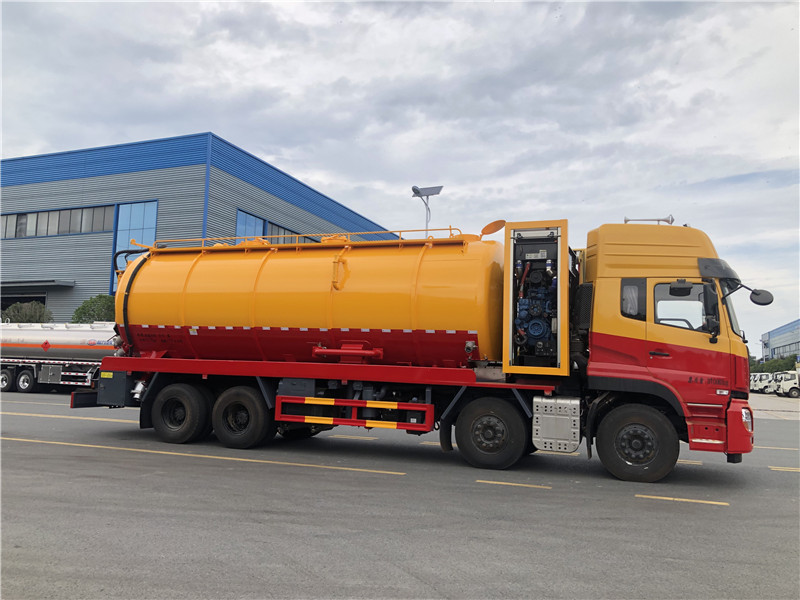

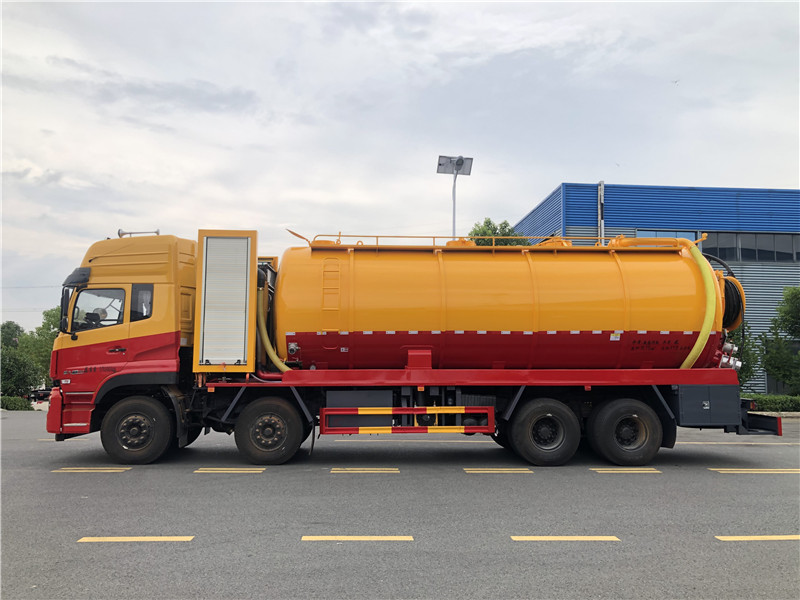

全方位高清图展示

GAO QING TU SHOW
东风天龙33方清洗吸污车 东风天龙33方清洗吸污车 东风天龙33方清洗吸污车 东风天龙33方清洗吸污车

底盘配置:

采用东风天龙底盘,(颜色可选)东风465马力发动机,法士特9档变速箱,轴距2050+4400+1350,,1100钢丝胎,冷暖空调,方向助力,离合助力器,气刹制动。

上装配置:

 罐体容积为33方,配天津通洁350流量高压泵, 直径22高压管100米,一个9公斤水雷,一个800直柄喷头,液压卷盘,吸污部分采用潍柴420马力副发动机带淄博258水循环泵,2根8米吸污管带阴阳端快接头,水罐和污罐互通,用100球阀开关,罐体顶部加护栏平台(加宽)和爬梯,尾部加装一个600mm快开,尾部视污管,一个150排污球阀带出口盘,右边2个100吸污球阀带出口盘,污水罐底部加装一个150球阀的偷排口,罐体内铺1.2米不锈钢底板,罐内做两道防浪板,清水箱作业两边各做一个65消防接头,罐子顶部做2个直径600的水泥罐口,罐内带爬梯,水罐底部加装一个50排水球阀,箭头灯,进料管直径120,直径220的弯头(加厚)接长,后保险杠加固,耐震压力表。

/202205/1653895832_a98a59040ee4e2d2dd30.jpg/202205/1653895832_eeec7fc68725658085eb.jpg/202205/1653895832_762bb00bf8dd5b7dbd91.jpg/202205/1653895833_d8778f83a10458b7f784.jpg

【主要技术参数】

产品名称

CL5311GQW6CC型清洗吸污车

产品号

ARATG6W602U

总质量(Kg)

31000

罐体容积(m3)

11.8

额定载质量(Kg)

11305,11240

外形尺寸(mm)

12000×2550×3850,3950

整备质量(Kg)

19565

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

接近角/离去角(°)

13/10

前悬/后悬(mm)

1500/2700

轴数

4

轴距(mm)

2050+4400+1350

轴荷(Kg)

6500/6500/18000(二轴组)

**车速(Km/h)

89

其它

ABS型号:3631010-C2000;ABS生产企业:东科克诺尔商用车制动系统(十堰)有限公司;选装描述:随底盘选装驾驶室。选装罐体前部安装水箱,选装顶部液压开启,选装罐体顶部护栏样式,选装侧面管道,选装后罐口液压开启样式,选装后部阀门,选装后部清洗管卷盘样式,后部箭头灯为选装件;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):侧/后防护材料均为Q235,焊接连接,后防护截面尺寸300mm×50mm,下边缘离地高460mm;罐体有效容积(立方米)、罐体外形尺寸(mm):清水罐有效容积11.8立方米,介质:水,密度:1000千克/立方米;污水罐有效容积14.75立方米,介质:液态污物,密度:800千克/立方米。罐体外形尺寸为(直段长×直径)(mm):7100×2350,其中罐体前段为清水罐(直段长3100mm);后段为污水罐(直段长4000mm)。两罐**,且不能同时满载。清洗功能时用清水罐,吸污功能时用污水罐;罐体具有举升功能;专用功能及装置:该车主要用于下水道的清洗及吸污,主要专用装置为真空泵和罐体;

【底盘技术参数】

底盘型号

DFH1310A12

底盘名称

载货汽车底盘(二类)

**名称

东风牌

生产企业

东风商用车有限公司

外形尺寸(mm)

11800,11905,11850×2500,2550×3100,3670,3780

轮胎数

12

接近角/离去角(°)

13/18

轮胎规格

11.00R20 18PR,295/80R22.5 18PR,12R22.5 18PR

钢板弹簧片数

9/9/10

前轮距(mm)

2010/2010,2040/2040

燃料种类

柴油

后轮距(mm)

1860/1860,1880/1880

排放标准

GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

DDi11E465-60

DDi11E430-60

东风商用车有限公司

东风商用车有限公司

10800

10800

343

324

东风天龙33方清洗吸污车

国家工信部公告参数

THE SPECIFIC PARAMETERS

售后服务

AFTER-SALES SERVICE

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力,已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开,售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障:本公司服务是严格履行公司程序文件和质量手册,结合市场和用户的要求,给予保障。

三、服务宗旨:专业创造价值,诚信铸就未来!

四、服务机构:在销售公司**下的售后服务部门,负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则


在用户严格遵循使用说明书,正常操作的情况下,自购车之日起(以车辆出厂登记卡为准)一年内,行驶里程不超过 25000公里之内,因设计、制造、装配原因引起的产品机件损坏,经有关汽车服务站和监督部门鉴定后,在三个工作日内向我公司售后服务部门提交书面资料,售后服务部门确认后实行三包服务。

具体服务如下:

1、三包服务期内的产品质量以包修为主,修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。

3、免费培训操作员:

⑴ 由我厂安排**工程师现场指导,学习理论及实际操作;
⑵ 掌握专用车的基本理论,性能以及功能;
⑶ 按程序能熟练的操作;
⑷ 能进行正常的日常维护,排除一般技术故障。
