东风天锦15方清洗吸污车带副发

发布日期:22-05-30

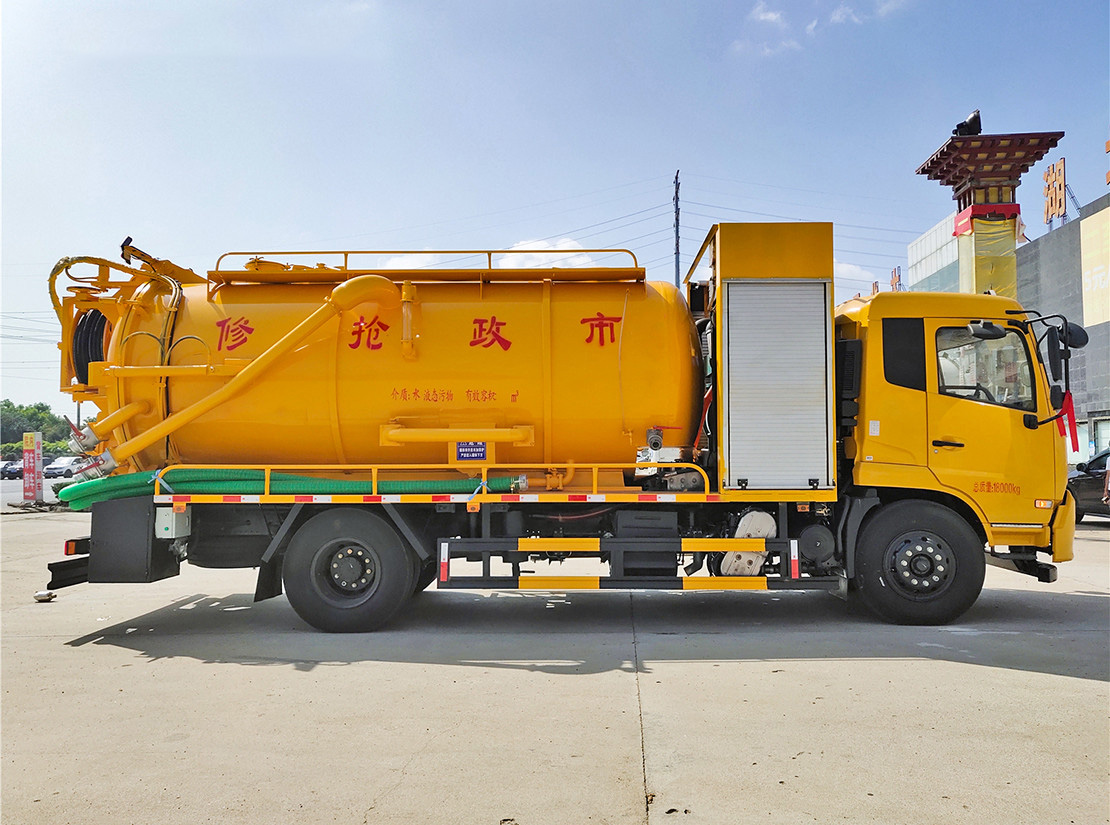

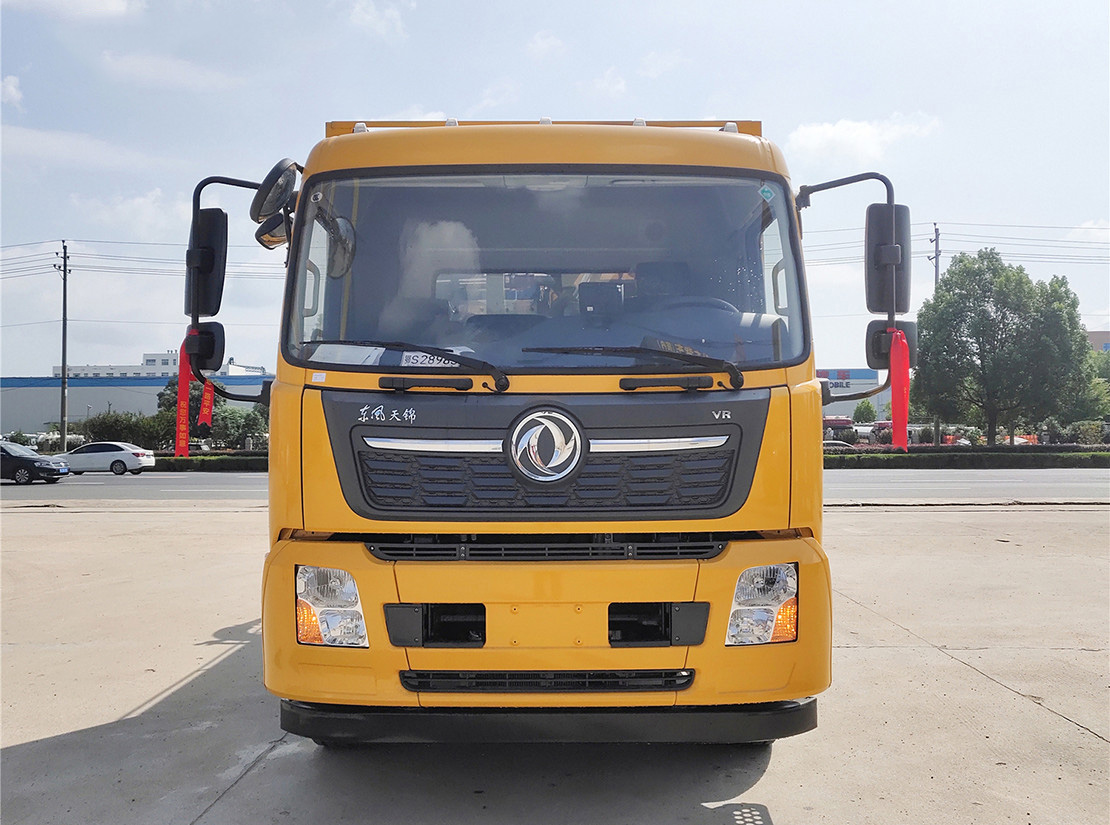

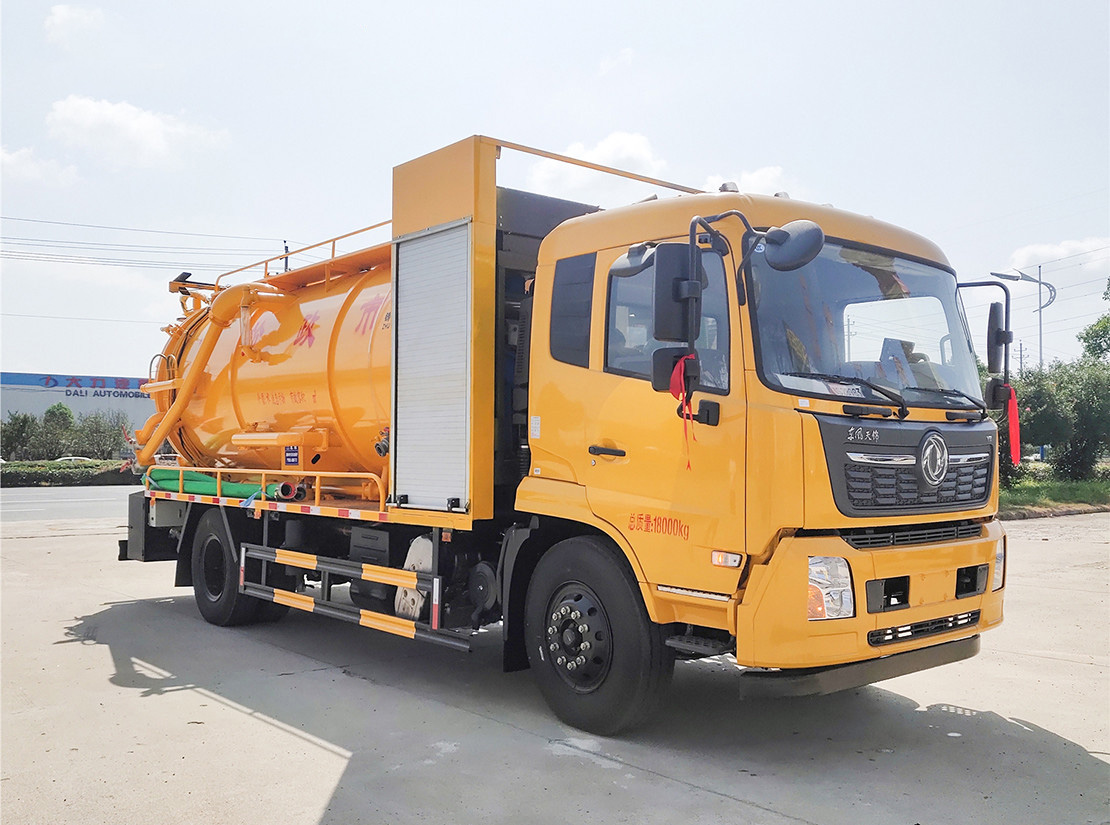

全方位高清图展示

GAO QING TU SHOW
东风天锦15方清洗吸污车带副发 东风天锦15方清洗吸污车带副发 东风天锦15方清洗吸污车带副发 东风天锦15方清洗吸污车带副发

一、底盘参数:

底盘采用康明斯210马力(可选装230马力)发动机,轴距4700mm,国六排放标准,带中冷增压,原装ABS防抱死系统,原装方向助力,原装空调,电动门窗,遥控钥匙,11.00R20 18PR钢丝胎,气刹制动,新款内饰。

二、上装配置

吸污部分:10方污罐,罐体8mmQ235优质碳钢,配潍柴375副发动机带淄博SK-30水循环泵,还可以选配罗茨泵。10米吸污管一根,进气管加过滤网,防溢阀加高,后盖卡扣锁紧,前视污亮管,后尾部加装3个力拓牌100mm的球阀吸污口,150mm口径排污阀,600mm排污口液压开启,罐体带举升功能,尾部后盖可液压开启。

清洗部分:5方水箱,采用8mmQ235优质碳钢板,水箱两侧消防接口进水,工具箱一个。采用天津通洁250L流量高压泵,配100米内径19#高压管,10个大小不同喷头一套, 后置式清洗卷盘,带淋管装置(用于淋洗高压管疏通管道过后上面残留的污物),带气吹水功能(用于吹出每次高压管工作完以后内部残留的水渍,防止天冷结冰影响下次使用)

该车罐体污罐和清水罐容积可自由分配。

三、随车附件明细:

1. 汽车底盘说明书一册,2. 底盘合格证一份,3. 整个合格证一份,4. 使用说明书一份,5. 保修手册一份,6. 上户**一份,7. 随车工具。

/202205/1653895828_80f88da4df2e1f4748c8.jpg/202205/1653895828_d24e7f349a29c54bf75e.jpg/202205/1653895828_305d256c4c5ac5fe024e.jpg/202205/1653895829_329aff2416438038988e.jpg

【主要技术参数】

产品名称

CL5181GQW6HQ型清洗吸污车

产品号

AR5LA6V804P

总质量(Kg)

18000

罐体容积(m3)

4.6

额定载质量(Kg)

4470,4405,5810,5745

外形尺寸(mm)

9000,9150,9450,8850×2550×3550,3650

整备质量(Kg)

13400,12060

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

2,3

载质量利用系数

接近角/离去角(°)

17/13

前悬/后悬(mm)

1400/2900,1400/3050,1400/2750

轴数

2

轴距(mm)

3800,3950,4200,4500,4700,5000,5300,5800,5600

轴荷(Kg)

6500/11500

**车速(Km/h)

89

其它

随底盘选装驾驶室,选装罐体前部不带副发动机,选装后部卷盘结构,选装副发动机罩.该车专用装置由清水罐和吸污罐组成,用于下水道排污及疏通;整车尺寸长×宽×高(mm):8850,9000,9150,9450×2550×3550,3650,8850,9000mm对应不安装副发动机,罐体尺寸为(直段长×直径)(mm):5200×1850,清水罐尺寸(直段长×直径)(mm):2300×1850,吸污罐(直段长×直径)(mm):2900×1850;9150,9450对应安装副发动机,9450后伸量为300mm;罐体尺寸为(直段长×直径)(mm):4700×1950,清水罐尺寸(直段长×直径)(mm):2050×1950,吸污罐(直段长×直径)(mm):2650×1950,清水罐有效容积:4.6立方米,吸污罐有效容积:5.78立方米;清水罐和吸污罐为两个**罐体,清洗功能时用清水罐,吸污功能时用吸污罐,清洗吸污两种功能不同时使用.罐体带举升功能;选用4700mm轴距.侧、后防护材质均为碳钢Q235,连接方式:左右侧面防护采用螺栓加焊接连接,后部防护采用焊接连接,后部防护装置断面尺寸(宽×高)50×220(mm),后部防护离地高度:470mm.ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司,ABS 8/东科克诺尔商用车制动系统(十堰)有限公司, 4460046450/威伯科汽车**系统(**)有限公司.选装不带副发动机时整备质量为:12060kg,对应的额定载质量为:5810kg,5745kg,选装罐体外观,选装副发动机样式,选装底盘附件安装位置。

【底盘技术参数】

底盘型号

DFH1180EX8

底盘名称

载货汽车底盘(二类)

**名称

东风牌

生产企业

东风商用车有限公司

外形尺寸(mm)

9140,8370×2370,2470,2500,2430,2400×2750,2800

轮胎数

6

接近角/离去角(°)

17/24,17/18,17/13,19/20

轮胎规格

10.00R20 18PR,275/80R22.5 18PR

钢板弹簧片数

7/9+6,8/10+8,8/9+6,11/10+8,3/10+8

前轮距(mm)

1876,1896,1920,1950,1914,1934,1980,2000,1815,1860

燃料种类

柴油

后轮距(mm)

1820,1860,1800

排放标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

B6.2NS6B210

B6.2NS6B230





东风康明斯发动机有限公司

东风康明斯发动机有限公司







6200

6200







154

169





东风天锦15方清洗吸污车带副发
