东风天龙洗扫车国六

发布日期:22-05-30

全方位高清图展示

GAO QING TU SHOW
东风天龙洗扫车国六 东风天龙洗扫车国六 东风天龙洗扫车国六

产品**

华通牌

公告批次


产品名称

洗扫车

产品型号

HCQ5250TXSDL6型洗扫车

总质量(Kg)

25000

罐体容积(m3)


额定载质量(Kg)

7370,7305

外形尺寸(mm)

10700,10500×2500×3390

整备质量(Kg)

17500

货厢尺寸(mm)

××

额定载客(人)


准拖挂车总质量(Kg)


驾驶室准乘人数(人)

2,3

载质量利用系数


接近角/离去角(°)

18/12

前悬/后悬(mm)

1480/2170,1480/2320

轴数

3

轴距(mm)

4350+1350,5350+1350,5700+1350

轴荷(Kg)

7000/18000(二轴组)

**高车速(Km/h)

90

其它

备注:侧面防护装置和后防护装置材料均为Q235,连接方式均为焊接连接.后防护装置截面尺寸为200mm×50mm,离地高度为500毫米;外形长/轴距/后悬一一对应:10700/5700+1350/2170,10500/5350+1350/2320;随底盘装ABS,ABS生产厂家:东科克诺尔商用车制动系统(十堰)有限公司;型号:3631010-C2000.

【底盘技术参数】

底盘型号

DFL1250A13

底盘名称

载货汽车底盘

**名称

东风牌

生产企业

东风商用车有限公司

外形尺寸(mm)

9400,10260,10610×2500,2550×3070,3600,3690,3770

轮胎数

10

接近角/离去角(°)

18/14

轮胎规格

11.00-20 18PR,11.00R20 16PR,295/80R22.5 16PR

钢板弹簧片数

8/9,8/10,9/10

前轮距(mm)

2040

燃料种类

柴油

后轮距(mm)

1860/1860

排放标准

GB3847-2005,GB17691-2005国VI

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

ISD245 50

ISD270 50

东风康明斯发动机有限公司

东风康明斯发动机有限公司

6700

6700

180

198

1、  概述

洗扫车采用东风天龙DFL1250A13型国Ⅳ二类汽车底盘改装,加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。副发动机驱动风机和高压水泵,副发动机采用东风康明期6缸柴油发动机。风机用8.0高压离心风机,效率高、风量大,**高风量达23500m3/h。高压水泵采用同际知名T7012IR 型柱塞柱,流量合适,压力高,允许**高压力达10MPa,清水箱充分利用了车载空间,容积大,容积达12m3。垃圾箱采用单层不锈钢结构,倾翻卸料,带高压位自洁装置。自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用成本。左右立扫分开**,可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm,确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮,能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆,尽可能多地将高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能**大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上,随吸嘴升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到**佳清洗效果。开式液压系统驱动左右立扫升降、左右扫肋旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵,实现洒水车的低压冲洗功能。一键式作业起动和停机操作。

HCQ5251TXSDL5洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”6种作业模式可选择。选择“全洗扫”模式清洗广场和路面,清洗效率高效果好,洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时,可选择扫路模式。需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。

HCQ5251TXSDL5型洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。


东风天龙洗扫车国六

国家工信部公告参数

THE SPECIFIC PARAMETERS

售后服务

AFTER-SALES SERVICE

售后服务承诺书

本公司是一家专用汽车企业。多年来经过公司全体员工的不懈努力,已形成一条完整的设计、销售、质量检测和售后服务的产业链。售后服务是我公司售前、售中和售后环节中的重要支柱。特别是近几年来随着公司能力的不断提升和出口贸易的展开,售后服务体系得到了完善。

服务体系

一、服务体系是质量管理体系的重要环节。
二、服务保障:本公司服务是严格履行公司程序文件和质量手册,结合市场和用户的要求,给予保障。

三、服务宗旨:专业创造价值,诚信铸就未来!

四、服务机构:在销售公司**下的售后服务部门,负责公司售后服务工作和管理各驻外机构的服务工作。

服务原则


在用户严格遵循使用说明书,正常操作的情况下,自购车之日起(以车辆出厂登记卡为准)一年内,行驶里程不超过 25000公里之内,因设计、制造、装配原因引起的产品机件损坏,经有关汽车服务站和监督部门鉴定后,在三个工作日内向我公司售后服务部门提交书面资料,售后服务部门确认后实行三包服务。

具体服务如下:

1、三包服务期内的产品质量以包修为主,修理费全免(不包括易损件和电器部分)。

2、终身保修。超过包修期内的产品,需更换配件的只收取相关成本费。

3、免费培训操作员:

⑴ 由我厂安排**工程师现场指导,学习理论及实际操作;
⑵ 掌握专用车的基本理论,性能以及功能;
⑶ 按程序能熟练的操作;
⑷ 能进行正常的日常维护,排除一般技术故障。

/202105/1622108032_1ba6d3a04a62dca1919c.jpg

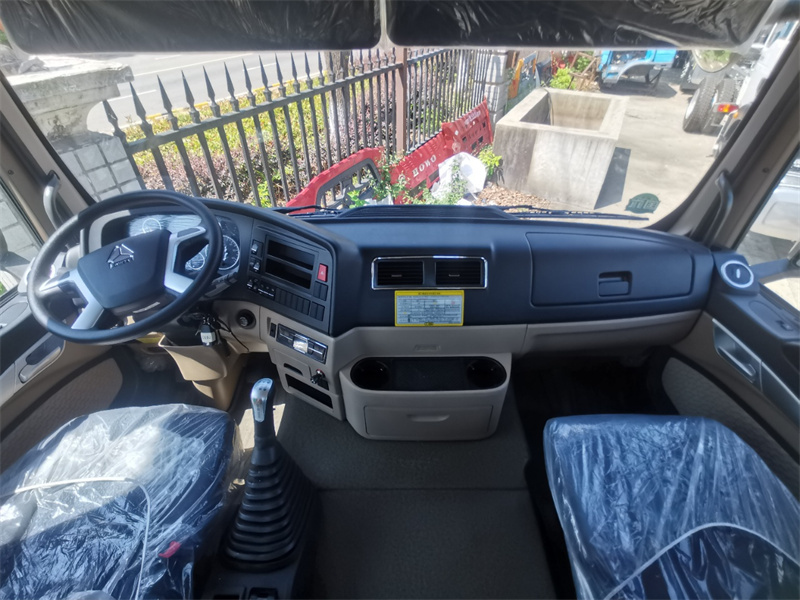

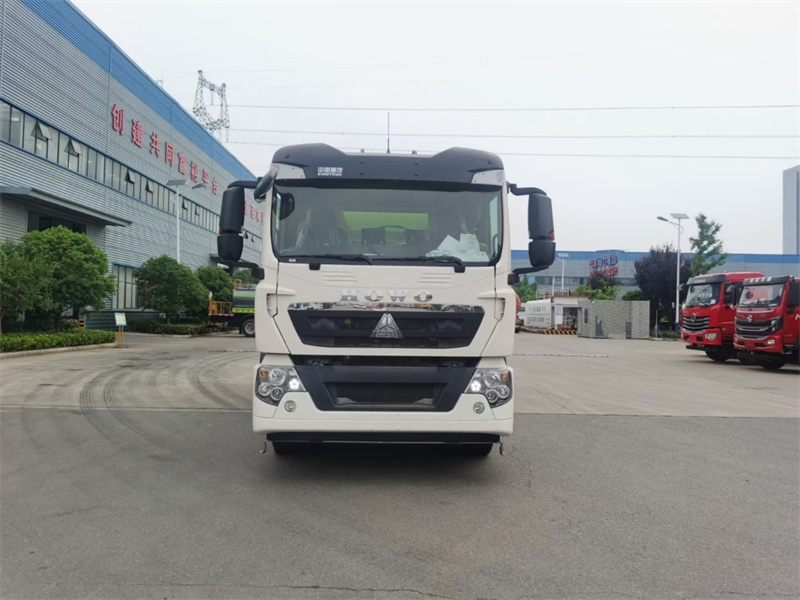

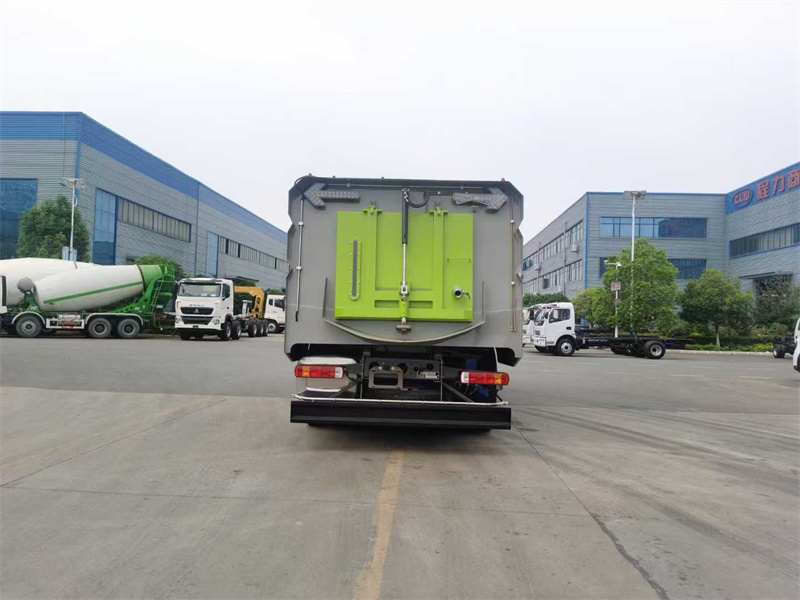

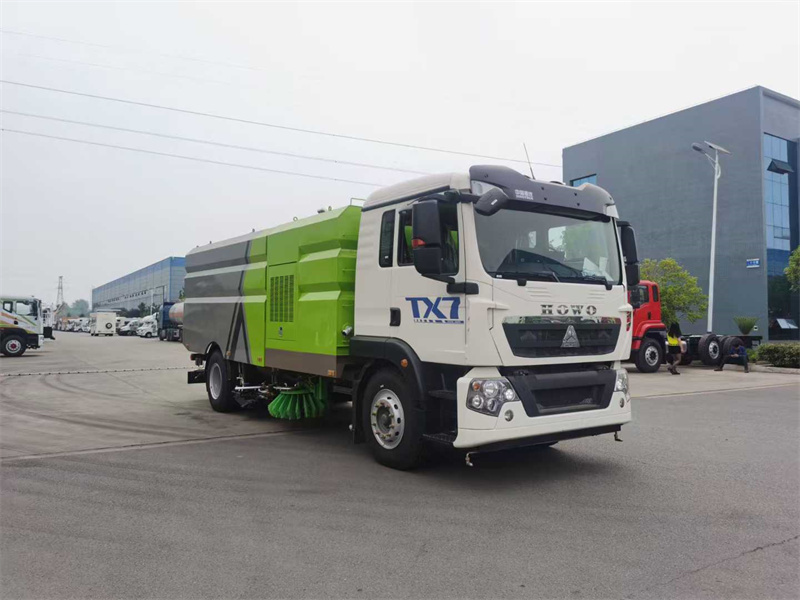

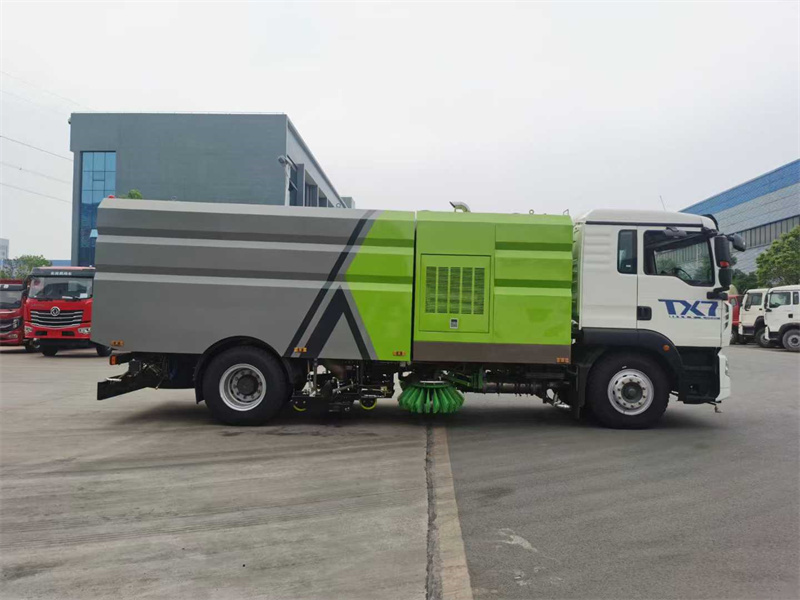

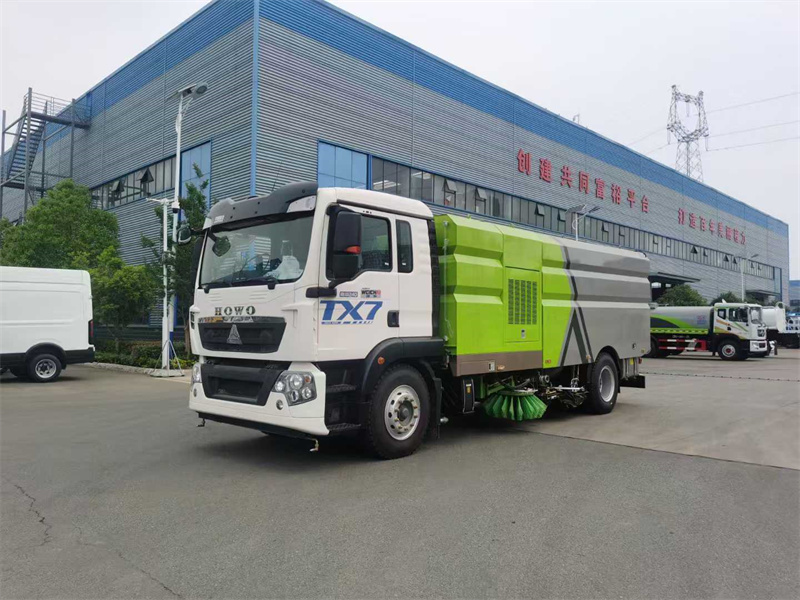

场景实拍
